РФУ 10
Описание
РФУ – рукавные фильтры универсальные с регенерацией рукавов вибровстряхиванием. Назначение рукавных фильтров с вибровстряхиванием - для очистки воздуха от любых среднедисперсных и крупнодисперсных (>50мкм) сухих неслипающихся пылей. Фильтрующим элементом являются рукава на металлических каркасах. Фильтры РФУ оснащены механизмом регенерации рукавов периодической вибрацией. Регенерация производится без остановки аспирационной системы.
В верхней части рукавного фильтра РФУ расположена камера грязного воздуха, через которую запыленный воздух попадает в фильтр, опускаясь вниз внутрь рукавов, фильтруется наружу. При этом, частицы пыли задерживаются на внутренней поверхности рукава. Очищенный воздух поступает в межрукавное пространство и отводится из фильтра. В результате регенерации, пыль осыпается с рукавов в бункер и через устройство выгрузки удаляется из фильтра.

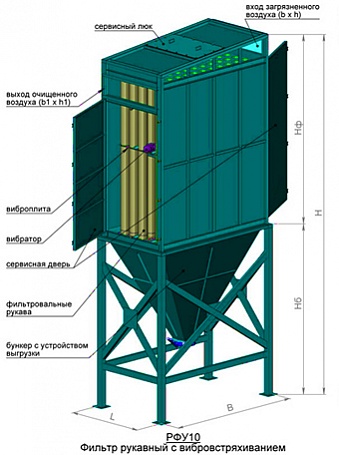

Габаритные размеры
|
|
H (1) |
Hб (1) |
Hф |
B |
L |
b x h |
b1 x h1 |
Масса, не более, кг |
|---|---|---|---|---|---|---|---|---|
|
РФУ10 |
5700 |
2700 |
3000 |
2400 |
1400 |
1100x300 |
1100x300 |
2500 |
|
РФУ10х2 |
5700 |
2700 |
3000 |
2400 |
2700 |
1100x300 |
1100x300 |
5000 |
|
РФУ10х3 |
5700 |
2700 |
3000 |
2400 |
4000 |
1100x300 |
1100x300 |
7500 |
|
РФУ10х4 |
5700 |
2700 |
3000 |
2400 |
5300 |
1100x300 |
1100x300 |
10000 |
|
РФУ10х5 |
5700 |
2700 |
3000 |
2400 |
6600 |
1100x300 |
1100x300 |
12500 |
|
РФУ10х6 |
5700 |
2700 |
3000 |
2400 |
7900 |
1100x300 |
1100x300 |
15000 |
|
РФУ10х8 |
5700 |
2700 |
3000 |
2400 |
10500 |
1100x300 |
1100х300 |
20000 |
(1) — размер согласовывается при заказе.
(2) — размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.
|
Модель (1) |
РФУ10 |
РФУ10х2 |
РФУ10х3 |
РФУ10х4 |
РФУ10х5 |
РФУ10х6 |
РФУ10х8 |
|---|---|---|---|---|---|---|---|
|
Количество секций |
1 |
2 |
3 |
4 |
5 |
6 |
8 |
|
Производительность по воздуху, м³/ч (2) |
5000÷10000 |
10000÷20000 |
15000÷30000 |
20000÷40000 |
25000÷50000 |
30000÷60000 |
40000÷80000 |
|
Гидравлическое сопротивление, Па |
до 2000 |
до 2000 |
до 2000 |
до 2000 |
до 2000 |
до 2000 |
до 2000 |
|
Количество фильтровальных элементов, шт |
65 |
130 |
195 |
260 |
325 |
390 |
520 |
|
Площадь фильтрации, не более, м2 |
80 |
160 |
240 |
320 |
400 |
480 |
640 |
|
Скорость фильтрации, м/мин |
1÷2 |
1÷2 |
1÷2 |
1÷2 |
1÷2 |
1÷2 |
1÷2 |
|
Максимальная концентрация пыли на входе в фильтр, г/м³ |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
Концентрация пыли на выходе из фильтра, не более, мг/м³ (3) |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
Тип фильтровального элемента |
Рукав круглого сечения | ||||||
|
Схема движения запыленного воздуха |
Вход запыленного воздуха сверху, направление движения воздуха сверху вниз уменьшает риск налипания пыли и улучшает регенерацию фильтровальных элементов | ||||||
|
Корпус |
Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра | ||||||
(1) — в таблице приведен не полный перечень моделей и характеристик, для получения более подробных данных обращайтесь в отдел продаж компании.
(2) — расход очищаемого воздуха зависит от скорости фильтрации. Скорость фильтрации подбирается в зависимости от свойств улавливаемой пыли.
(3) — эффективность очистки зависит от количества и свойств пыли на входе в фильтр.
- Фильтры серии РФУ3.5 и РФУ5 представляют собой моноблочные фильтры производительностью до 3500м3/ч и 5000м3/ч соответственно.
- Вход пылевоздушной смеси организован сверху, загрязненный воздух направлен сверху вниз внутри рукава, очищенный воздух выходит через наружную поверхность рукава. Пыль постоянно сдувается потоком воздуха вниз, не откладываясь на фильтрующем материале. При вибровстряхивании пыль легко отстает от рукавов и падает в бункер.
- Регенерация без остановки системы аспирации, поскольку нет «подпора» пыли воздухом снизу вверх.
- Не требуется подвод сжатого воздуха для регенерации фильтровальных рукавов.
- Обслуживание фильтра сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния рукавной камеры и фильтровальных рукавов, а также обеспечивает легкую чистку фильтра и замену рукавов.
Рукавные фильтры с вибровстряхиванием РФУ возможно изготовить в следующих исполнениях:
- Без корпусное;
- В корпусе;
- Взрывозащищенное;
- Оснащенные различными устройствами выгрузки бункера (ручной затвор, шлюзовой перегрузчик).
А так же, возможно изготовить фильтры в нестандартном исполнении (измененная высота фильтра, сторона обслуживания и ориентация патрубков входа и выхода воздуха).
Фильтр предназначен для работы только с пылевыми вентиляторами, вентилятор устанавливается перед фильтром по «грязному» воздуху.
- Цементная промышленность и производство строительных материалов
- Деревообрабатывающая промышленность и производство ДСП
- Химическая промышленность
- Пищевая и зерноперерабатывающая промышленность
- Производство удобрений
- Текстильная промышленность
- Бумажная промышленность
- Стекольное производство
Скачать опросный лист
Заполнить опросный лист онлайн
