СРФ-БМ
Описание
Модульный рукавный фильтр с импульсной продувкой СРФ-БМ представляет собой фильтр современной конструкции, собравший в себе все достижения зарекомендовавших себя технологий. При его разработке особое внимание было уделено снижению эксплуатационных расходов, увеличению срока службы и возможности обслуживания и ремонта без остановки системы газоочистки. Модульная конструкция позволяет поставлять части фильтра готовыми блоками, что упрощает монтаж фильтра на объекте.
Эффективная система распределения загрязненного газа в фильтре равномерно распределяет нагрузку на фильтровальные рукава и облегчает их регенерацию.
Загрязненный газ поступает в впускной коллектор, после через окна коллектора газ попадает в отдельные модули, содержащие фильтровальные рукава. В модуле газ снижает скорость и при помощи панелей распределения относительно равномерно подается на фильтровальные рукава, при этом основная часть потока движется преимущественно вдоль рукавов вниз, а часть крупной и тяжелой пыли отражается панелями распределения и сразу оседает в бункерах. Остальная часть пыли задерживается на фильтровальных рукавах. Очищенный газ проходит внутрь рукавов, выходит в чистую камеру фильтра и через коллектор очищенного газа направляется в дымовую трубу.
При достижении заданного гидравлического сопротивления на рукавах фильтра срабатывает система регенерации фильтровальных рукавов и происходит импульсная продувка рукавов сжатым воздухом. Регенерация продолжается до тех пор, пока гидравлическое сопротивление не снизится до заданного значения.

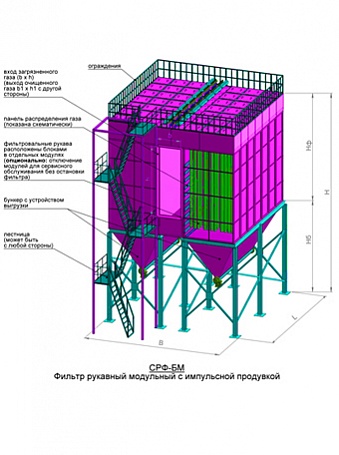

Габаритные размеры
|
|
H (1) |
Hб (1) |
Hф |
B |
L |
b x h |
b1 x h1 |
Масса, не более, тн |
|---|---|---|---|---|---|---|---|---|
|
СРФ-БМ1040 |
8900 |
3400 |
5500 |
6500 |
5300 |
1200x2000 |
1200x2000 |
30 |
|
СРФ-БМ1560 |
8900 |
3400 |
5500 |
7500 |
7900 |
1500x2200 |
1500x2200 |
40 |
|
СРФ-БМ2080 |
8900 |
3400 |
5500 |
7500 |
10500 |
1600x2500 |
1600x2500 |
50 |
|
СРФ-БМ2600 |
8900 |
3400 |
5500 |
8000 |
13100 |
2000x2500 |
2000x2500 |
70 |
|
СРФ-БМ3900 |
8900 |
3400 |
5500 |
12000 |
13100 |
1500x2200-2шт. |
1500x2200-2шт. |
100 |
|
СРФ-БМ5200 |
8900 |
3400 |
5500 |
18000 |
13100 |
1800x2200-3шт. |
1800x2200-3шт. |
140 |
(1) — размер согласовывается при заказе (высота бункера Нб приведена с учетом расстояния от низа шлюзового перегрузчика до земли 900мм.).
(2) — размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия. Размеры приведены без учета площадок обслуживания и лестниц.
|
Модель (1) |
СРФ-БМ1040 |
СРФ-БМ1560 |
СРФ-БМ2080 |
СРФ-БМ2600 |
СРФ-БМ3900 |
СРФ-БМ5200 |
|---|---|---|---|---|---|---|
|
Производительность по воздуху, тыс.м³/ч (2) |
60÷125 |
90÷190 |
120÷250 |
150÷320 |
240÷480 |
320÷640 |
|
Гидравлическое сопротивление, Па |
до 2000 |
до 2000 |
до 2000 |
до 2000 |
до 2000 |
до 2000 |
|
Площадь фильтрации, не более, м2 |
1040 |
1560 |
2080 |
2600 |
3900 |
5200 |
|
Скорость фильтрации, м/мин |
1÷2 |
1÷2 |
1÷2 |
1÷2 |
1÷2 |
1÷2 |
|
Максимальная концентрация пыли на входе в фильтр, г/м³ |
60 |
60 |
60 |
60 |
60 |
60 |
|
Концентрация пыли на выходе из фильтра, не более, мг/м³ (3) |
20 |
20 |
20 |
20 |
20 |
20 |
|
Давление сжатого воздуха, бар |
4÷8 |
4÷8 |
4÷8 |
4÷8 |
4÷8 |
4÷8 |
|
Расход сжатого воздуха, л/мин |
1600 |
2400 |
3200 |
4000 |
4000 |
5000 |
|
Тип фильтровального элемента |
Рукав круглого сечения на проволочном каркасе | |||||
|
Схема расположения фильтровальных элементов |
Сотовое расположение | |||||
|
Схема движения запыленного воздуха |
Распределение загрязненного воздуха внутри фильтра при помощи специальных панелей, равномерно подающих воздух на рукава и обеспечивающих направление потока преимущественно вдоль рукавов вниз, что уменьшает риск налипания пыли и улучшает регенерацию рукавов | |||||
|
Корпус |
Модульная конструкция, облегчающая процесс сборки, ремонта и обслуживания фильтра | |||||
(1) — в таблице приведен не полный перечень моделей и характеристик, для получения более подробных данных и для подбора фильтров с площадью фильтрации более 5200м.кв. обращайтесь в отдел продаж компании.
(2) — расход очищаемого воздуха зависит от скорости фильтрации. Скорость фильтрации подбирается в зависимости от свойств улавливаемой пыли.
(3) — эффективность очистки зависит от количества и свойств пыли на входе в фильтр.
- Высокоэффективные фильтровальные рукава из материала PE MPS (полиэфир с микроволокнами, micro pores by micro fibres), производства Германия, в стандартной комплектации фильтра.
- Оригинальное «сотовое» расположение рукавов в корпусе фильтра, позволяющее плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах.
- Формирование импульса сжатого воздуха для регенерации рукавов осуществляется соленоидными клапанами импортного производства. Клапаны характеризуются длительным сроком службы.
- Эффективная система распределения запыленного газа в фильтре при помощи панелей распределения: когда регенерация фильтра производится без отключения модулей (online), важно направление потока запыленного газа в межрукавном пространстве. Поток газа в фильтре СРФ-БМ направлен преимущественно вдоль рукавов вниз, что облегчает их регенерацию.
- Регенерация фильтра производится без отключения модулей (online) и опционально с отключением модулей (offline).
- Установка и снятие фильтровальных рукавов осуществляется сверху.
- Фильтр поставляется в виде блоков, размеры каждого блока позволяют осуществлять перевозку стандартным автотранспортном. Блочная конструкция облегчает монтаж фильтра на объекте.
- Цементная промышленность и производство строительных материалов
- Черная и цветная металлургия
- Деревообрабатывающая промышленность и производство ДСП
- Химическая промышленность
- Пищевая и зерноперерабатывающая промышленность
- Производство удобрений
- Текстильная промышленность
- Бумажная промышленность
- Стекольное производство
- Энергетика, ГРЭС, ТЭЦ, мусоросжигательные заводы
- Камеры сгорания, очистка дымовых газов, сухая сорбция
