СЗГО — СРФ 8

СРФ 8

Описание

Назначение рукавных фильтров с импульсной продувкой — для очистки воздуха от любых мелкодисперсных сухих неслипающихся пылей, в производствах с непрерывным циклом. Фильтрующим элементом являются рукава на металлических каркасах.

Газопылевая смесь проходит через рукава, при этом частицы пыли задерживаются на их наружной поверхности, а очищенный воздух поступает в чистую камеру и через патрубок выходит из фильтра. Фильтры оснащены встроенным механизмом регенерации импульсной продувки сжатым воздухом. Сжатый воздух из ресивера через электромагнитные клапаны поступает в продувочные трубы, расположенные над открытыми торцами фильтровальных элементов в камере очищенного воздуха. Импульс сжатого воздуха через сопла в продувочных трубах направляется внутрь фильтровального элемента, сбрасывая пыль с его наружной поверхности. Пыль, отряхиваемая с фильтровальных элементов осыпается в бункер и через устройство выгрузки удаляется из фильтра.

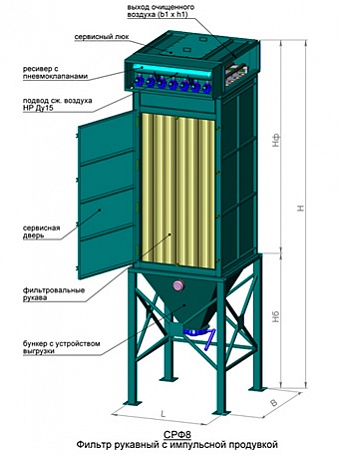

Габаритные размеры

СРФ8	4900	1900	3000	1400	1400	1100x200	1210x360	1500
СРФ8х2	4900	1900	3000	1400	2700	1100x200	1210x360	3000
СРФ8х3	4900	1900	3000	1400	4000	1100x200	1210x360	4500
СРФ8х4	4900	1900	3000	1400	5300	1100x200	1100x360	6000
СРФ8х5	4900	1900	3000	1400	6600	1100x200	1100x360	7500
СРФ8х6	4900	1900	3000	1400	7900	1100x200	1100х360	9000

(1) — размер согласовывается при заказе.
(2) — размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.

Характеристики

Модель (1)	СРФ8	СРФ8х2	СРФ8х3	СРФ8х4	СРФ8х5	СРФ8х6
Количество секций	1	2	3	4	5	6
Производительность по воздуху, м³/ч (2)	4000÷8000	8000÷16000	12000÷24000	16000÷32000	20000÷40000	24000÷48000
Гидравлическое сопротивление, Па	до 2000	до 2000	до 2000	до 2000	до 2000	до 2000
Количество фильтровальных элементов, шт	39	78	117	156	195	234
Площадь фильтрации, не более, м²	60	120	180	240	300	360
Скорость фильтрации, м/мин	1,1÷2,2	1,1÷2,2	1,1÷2,2	1,1÷2,2	1,1÷2,2	1,1÷2,2
Максимальная концентрация пыли на входе в фильтр, г/м³	120	120	120	120	120	120
Концентрация пыли на выходе из фильтра, не более, мг/м³ (3)	20	20	20	20	20	20
Давление сжатого воздуха, бар	4÷8	4÷8	4÷8	4÷8	4÷8	4÷8
Расход сжатого воздуха, л/мин	150	300	450	600	750	900
Тип фильтровального элемента	Рукав круглого сечения на проволочном каркасе
Схема расположения фильтровальных элементов	Сотовое расположение
Схема движения запыленного воздуха	Вход запыленного воздуха сверху с защитой от абразива, направление движения воздуха сверху вниз уменьшает риск налипания пыли и улучшает регенерацию фильтровальных элементов
Корпус	Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра

(1) — в таблице приведен не полный перечень моделей и характеристик, для получения более подробных данных обращайтесь в отдел продаж компании.
(2) — расход очищаемого воздуха зависит от скорости фильтрации. Скорость фильтрации подбирается в зависимости от свойств улавливаемой пыли.
(3) — эффективность очистки зависит от количества и свойств пыли на входе в фильтр.

Особенности

Оригинальное «сотовое» расположение рукавов в корпусе фильтра, позволяющее плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах.
Высокоэффективные фильтровальные рукава из материала PE MPS (полиэфир с микроволокнами, micro pores by micro fibres), производства Германия, в стандартной комплектации фильтра.
Направление запыленного воздуха внутри фильтра происходит сверху вниз, что снижает пылевую нагрузку на фильтровальную ткань, уменьшает риск налипания пыли на рукава и облегчает их регенерацию.
Формирование импульса сжатого воздуха для регенерации рукавов осуществляется соленоидными клапанами импортного производства. Клапаны характеризуются длительным сроком службы.
Фильтры серии СРФ8 представляют собой типовые фильтровальные секции производительностью до 8000м³/ч. Наращивание производительности фильтра осуществляется путем добавления секций.
Обслуживание фильтра сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния камеры запыленного воздуха и фильтровальных рукавов, а также обеспечивает легкую чистку фильтра и замену рукавов.
Возможность сервисного обслуживания фильтра без остановки системы аспирации посредством закрывания клапанов перед обслуживаемой секцией (в случае многосекционной компоновки фильтра).
При необходимости возврата уловленного продукта обратно в технологический цикл предусматривается разделение фильтровальных секций и бункеров. При этом аспирационные воздуховоды от разных технологических процессов подключаются к разным фильтровальным секциям, что приводит к осаждению в бункерах не смешанных друг с другом продуктов, легко возвращаемых обратно в тех. процесс.

Рукавные фильтры с импульсной продувкой СРФ 8 возможно изготовить в следующих исполнениях:

Высокотемпературное;
Взрывозащищенное;
Силосное (без бункера);
Оснащенные различными устройствами выгрузки бункера (ручной затвор, шнек, шлюзовой перегрузчик).

А так же, возможно изготовить фильтры в нестандартном исполнении (измененная высота фильтра, сторона обслуживания и ориентация патрубков входа и выхода воздуха).

Области применения

Цементная промышленность и производство строительных материалов
Черная и цветная металлургия
Деревообрабатывающая промышленность и производство ДСП
Химическая промышленность
Пищевая и зерноперерабатывающая промышленность
Производство удобрений
Текстильная промышленность
Бумажная промышленность
Стекольное производство
Энергетика, ГРЭС, ТЭЦ, мусоросжигательные заводы
Камеры сгорания, очистка дымовых газов, сухая сорбция
Аспирация силосных башен
