Описание

Назначение рукавных фильтров с импульсной продувкой — для очистки воздуха от любых мелкодисперсных сухих неслипающихся пылей, в производствах с непрерывным циклом. Фильтрующим элементом являются рукава на металлических каркасах.

Газопылевая смесь проходит через рукава, при этом частицы пыли задерживаются на их наружной поверхности, а очищенный воздух поступает в чистую камеру и через патрубок выходит из фильтра. Фильтры оснащены встроенным механизмом регенерации импульсной продувки сжатым воздухом. Сжатый воздух из ресивера через электромагнитные клапаны поступает в продувочные трубы, расположенные над открытыми торцами фильтровальных элементов в камере очищенного воздуха. Импульс сжатого воздуха через сопла в продувочных трубах направляется внутрь фильтровального элемента, сбрасывая пыль с его наружной поверхности. Пыль, отряхиваемая с фильтровальных элементов осыпается в бункер и через устройство выгрузки удаляется из фильтра.

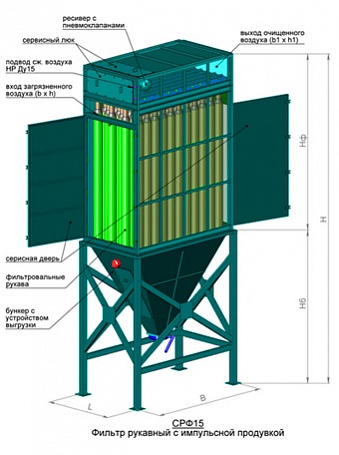

Габаритные размеры

	H (1)	Hб (1)	Hф	B	L	b x h	b1 x h1	Масса, не более, кг
СРФ15	5800	2700	3100	2400	1400	1100x240	1100х410	2500
СРФ15х2	5800	2700	3100	2400	2700	1100x240	1100х410	5000
СРФ15х3	5800	2700	3100	2400	4000	1100x240	1100х410	7500
СРФ15х4	5800	2700	3100	2400	5300	1100x240	1100х410	10000
СРФ15х5	5800	2700	3100	2400	6600	1100x240	1100х410	12500
СРФ15х6	5800	2700	3100	2400	7900	1100х240	1100х410	15000
СРФ15х8	5800	2700	3100	2400	10500	1100x240	1100х410	20000

(1) — размер согласовывается при заказе.
(2) — размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.

Характеристики

Модель (1)	СРФ15	СРФ15х2	СРФ15х3	СРФ15х4	СРФ15х5	СРФ15х6	СРФ15х8
Количество секций	1	2	3	4	5	6	8
Производительность по воздуху, м³/ч (2)	7000÷15000	15000÷30000	22000÷45000	30000÷60000	37000÷75000	45000÷90000	60000÷120000
Гидравлическое сопротивление, Па	до 2000	до 2000	до 2000	до 2000	до 2000	до 2000	до 2000
Количество фильтровальных элементов, шт	74	148	222	296	370	444	592
Площадь фильтрации, не более, м²	90	180	270	360	450	540	720
Скорость фильтрации, м/мин	1,4÷2,8	1,4÷2,8	1,4÷2,8	1,4÷2,8	1,4÷2,8	1,4÷2,8	1,4÷2,8
Максимальная концентрация пыли на входе в фильтр, г/м³	120	120	120	120	120	120	120
Концентрация пыли на выходе из фильтра, не более, мг/м³ (3)	20	20	20	20	20	20	20
Давление сжатого воздуха, бар	4÷8	4÷8	4÷8	4÷8	4÷8	4÷8	4÷8
Расход сжатого воздуха, л/мин	200	400	600	800	1000	1200	1600
Тип фильтровального элемента	Рукав круглого сечения на проволочном каркасе
Схема расположения фильтровальных элементов	Сотовое расположение
Схема движения запыленного воздуха	Вход запыленного воздуха сверху с защитой от абразива, направление движения воздуха сверху вниз уменьшает риск налипания пыли и улучшает регенерацию фильтровальных элементов
Корпус	Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра

(1) — в таблице приведен не полный перечень моделей и характеристик, для получения более подробных данных обращайтесь в отдел продаж компании.
(2) — расход очищаемого воздуха зависит от скорости фильтрации. Скорость фильтрации подбирается в зависимости от свойств улавливаемой пыли.
(3) — эффективность очистки зависит от количества и свойств пыли на входе в фильтр.

Особенности

Оригинальное «сотовое» расположение рукавов в корпусе фильтра, позволяющее плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах.
Высокоэффективные фильтровальные рукава из материала PE MPS (полиэфир с микроволокнами, micro pores by micro fibres), производства Германия, в стандартной комплектации фильтра.
Направление запыленного воздуха внутри фильтра происходит сверху вниз, что снижает пылевую нагрузку на фильтровальную ткань, уменьшает риск налипания пыли на рукава и облегчает их регенерацию.
Формирование импульса сжатого воздуха для регенерации рукавов осуществляется соленоидными клапанами импортного производства. Клапаны характеризуются длительным сроком службы.
Фильтры серии СРФ 15 представляют собой типовые фильтровальные секции производительностью до 15000м³/ч. Наращивание производительности фильтра осуществляется путем добавления секций.
Обслуживание фильтра сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния камеры запыленного воздуха и фильтровальных рукавов, а также обеспечивает легкую чистку фильтра и замену рукавов.
Возможность сервисного обслуживания фильтра без остановки системы аспирации посредством закрывания клапанов перед обслуживаемой секцией (в случае многосекционной компоновки фильтра).
При необходимости возврата уловленного продукта обратно в технологический цикл предусматривается разделение фильтровальных секций и бункеров. При этом аспирационные воздуховоды от разных технологических процессов подключаются к разным фильтровальным секциям, что приводит к осаждению в бункерах не смешанных друг с другом продуктов, легко возвращаемых обратно в тех. процесс.

Рукавные фильтры с импульсной продувкой СРФ 15 возможно изготовить в следующих исполнениях:

Высокотемпературное;
Взрывозащищенное;
Силосное (без бункера);
Оснащенные различными устройствами выгрузки бункера (ручной затвор, шнек, шлюзовой перегрузчик).

А так же, возможно изготовить фильтры в нестандартном исполнении (измененная высота фильтра, сторона обслуживания и ориентация патрубков входа и выхода воздуха).

Области применения

Цементная промышленность и производство строительных материалов
Черная и цветная металлургия
Деревообрабатывающая промышленность и производство ДСП
Химическая промышленность
Пищевая и зерноперерабатывающая промышленность
Производство удобрений
Текстильная промышленность
Бумажная промышленность
Стекольное производство
Энергетика, ГРЭС, ТЭЦ, мусоросжигательные заводы
Камеры сгорания, очистка дымовых газов, сухая сорбция
Аспирация силосных башен
