РЦИЭ-Н
Описание
Назначение рукавных фильтров с импульсной продувкой - для очистки воздуха от любых мелкодисперсных сухих неслипающихся пылей, в производствах с непрерывным циклом. Фильтрующим элементом являются рукава на металлических каркасах. Фильтры серии РЦИЭ-Н имеют тангенциальный вход загрязненного воздуха, позволяющий обеспечить первичную сепарацию крупной пыли и снижающий нагрузку на фильтровальные рукава. Затем газопылевая смесь проходит через рукава, при этом частицы пыли задерживаются на их наружной поверхности, а очищенный воздух поступает в чистую камеру и через патрубок выходит из фильтра.Фильтры оснащены встроенным механизмом регенерации импульсной продувки сжатым воздухом. Сжатый воздух из ресивера через электромагнитные клапаны поступает в продувочные трубы, расположенные над открытыми торцами фильтровальных элементов в камере очищенного воздуха. Импульс сжатого воздуха через сопла в продувочных трубах направляется внутрь фильтровального элемента, сбрасывая пыль с его наружной поверхности. Пыль, отряхиваемая с фильтровальных элементов осыпается в бункер и через устройство выгрузки удаляется из фильтра.
|
Модель (1) |
РЦИЭ-Н3 |
РЦИЭ-Н6 |
РЦИЭ-Н9 |
РЦИЭ-Н18 |
|---|---|---|---|---|
|
Производительность по воздуху, м³/ч (2) |
500÷1000 |
1000÷2000 |
1500÷3000 |
3000÷6000 |
|
Гидравлическое сопротивление, Па |
до 2000 |
до 2000 |
до 2000 |
до 2000 |
|
Количество фильтровальных элементов, шт |
6 |
6 |
18 |
18 |
|
Площадь фильтрации, не более, м2 |
3,5 |
6,5 |
10 |
20 |
|
Скорость фильтрации, м/мин |
2,5÷5 |
2,5÷5 |
2,5÷5 |
2,5÷5 |
|
Максимальная концентрация пыли на входе в фильтр, г/м3 |
250 |
250 |
250 |
250 |
|
Концентрация пыли на выходе из фильтра, не более, мг/м³ (3) |
20 |
20 |
20 |
20 |
|
Давление сжатого воздуха, бар |
4÷8 |
4÷8 |
4÷8 |
4÷8 |
|
Расход сжатого воздуха, л/мин |
50 |
50 |
100 |
100 |
|
Тип фильтровального элемента |
Рукав круглого сечения на проволочном каркасе | |||
|
Схема движения запыленного воздуха |
Вход запыленного воздуха сверху с защитой от абразива, вращающийся поток, направленный вниз, осуществляет первичное осаждение пыли и улучшает регенерацию фильтровальных рукавов | |||
|
Корпус |
Толщина корпуса 9÷10мм для увеличения срока службы фильтра под воздействием абразива. Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра | |||
(1) — в таблице приведен не полный перечень моделей и характеристик, для получения более подробных данных обращайтесь в отдел продаж компании.
(2) — расход очищаемого воздуха зависит от скорости фильтрации. Скорость фильтрации подбирается в зависимости от свойств улавливаемой пыли.
(3) — эффективность очистки зависит от количества и свойств пыли на входе в фильтр.
|

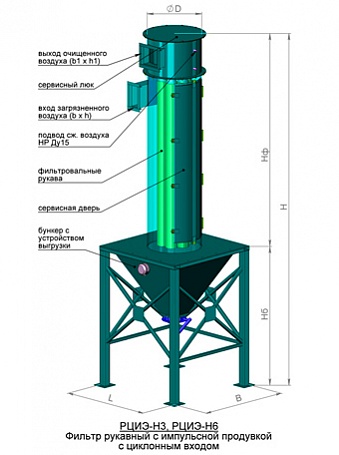

РЦИЭ-Н3 |
3800 |
1900 |
1900 |
720 |
1400 |
1400 |
150x300 |
300x250 |
1000 |
|---|---|---|---|---|---|---|---|---|---|
|
РЦИЭ-Н6 |
4800 |
1900 |
2900 |
720 |
1400 |
1400 |
150x300 |
300x250 |
1200 |
|
РЦИЭ-Н9 |
3800 |
1900 |
1900 |
1020 |
1400 |
1400 |
200x500 |
500x300 |
1300 |
|
РЦИЭ-Н18 |
4800 |
1900 |
2900 |
1020 |
1400 |
1400 |
200x500 |
500x300 |
1500 |
(1) — размер согласовывается при заказе.
(2) — размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.
- Тангенциальный вход загрязненного воздуха, выполняющий первичную сепарацию пыли и снижающий нагрузку на фильтровальные рукава.
- Высокоэффективные фильтровальные рукава из материала PE MPS (полиэфир с микроволокнами, micro pores by micro fibres), производства Германия, в стандартной комплектации фильтра.
- Направление запыленного воздуха внутри фильтра направлено сверху вниз, что позволяет снизить пылевую нагрузку на фильтровальную ткань, уменьшая риск налипания пыли на рукава и облегчая их регенерацию.
- Оригинальное «сотовое» расположение рукавов в корпусе фильтра, позволяющее плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах.
- Формирование импульса сжатого воздуха для регенерации рукавов осуществляется соленоидными клапанами импортного производства. Клапаны характеризуются длительным сроком службы.
- Обслуживание фильтра сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния камеры запыленного воздуха и фильтровальных элементов, а также обеспечивает легкую чистку фильтра и замену фильтровальных элементов.
Рукавные фильтры с импульсной продувкой РЦИЭ-Н возможно изготовить в следующих исполнениях:
- Высокотемпературное;
- Взрывозащищенное;
- Силосное (без бункера);
- Оснащенные различными устройствами выгрузки бункера (ручной затвор, шлюзовой перегрузчик).
А так же, возможно изготовить фильтры в нестандартном исполнении (измененная высота фильтра и ориентация патрубков входа и выхода воздуха).
- Цементная промышленность и производство строительных материалов
- Черная и цветная металлургия
- Деревообрабатывающая промышленность и производство ДСП
- Химическая промышленность
- Пищевая и зерноперерабатывающая промышленность
- Производство удобрений
- Текстильная промышленность
- Бумажная промышленность
- Стекольное производство
- Энергетика, ГРЭС, ТЭЦ, мусоросжигательные заводы
- Камеры сгорания, очистка дымовых газов, сухая сорбция
- Аспирация силосных башен
