СРФ 10КР
Описание
Фильтр, полностью готовый к 100% возврату очищенного воздуха в помещение при любых условиях эксплуатации
За счет конструктивного размещения в одном корпусе двух фильтров (рукавного и картриджного), достигается эффективность очистки (до 2 мг/м3) при больших концентрациях пыли на входе. Очистка воздуха производится последовательно, сначала в рукавном фильтре, затем в картриджном. Обе ступени очистки оснащены механизмом регенерации импульсной продувки сжатым воздухом, для обеспечения непрерывной работы фильтра.

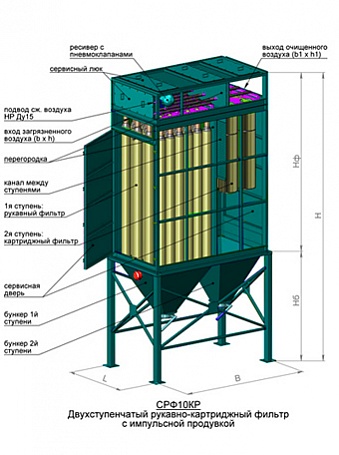

Габаритные размеры
|
|
H (1) |
Hб (1) |
Hф |
B |
L |
b x h |
b1 x h1 |
Масса, не более, кг |
|---|---|---|---|---|---|---|---|---|
|
СРФ10КР |
5000 |
1900 |
3100 |
2400 |
1400 |
1100x240 |
1100x410 |
2500 |
|
СРФ10КРх2 |
5000 |
1900 |
3100 |
2400 |
2700 |
1100x240 |
1100x410 |
5000 |
|
СРФ10КРх3 |
5000 |
1900 |
3100 |
2400 |
4000 |
1100x240 |
1100x410 |
7500 |
|
СРФ10КРх4 |
5000 |
1900 |
3100 |
2400 |
5300 |
1100x240 |
1100x410 |
10000 |
|
СРФ10КРх5 |
5000 |
1900 |
3100 |
2400 |
6600 |
1100x240 |
1100x410 |
12500 |
|
СРФ10КРх6 |
5000 |
1900 |
3100 |
2400 |
7900 |
1100x240 |
1100х410 |
15000 |
(1) — размер согласовывается при заказе.
(2) — размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.
|
Модель (1) |
СРФ10КР |
СРФ10КРх2 |
СРФ10КРх3 |
СРФ10КРх4 |
СРФ10КРх5 |
СРФ10КРх6 |
|---|---|---|---|---|---|---|
|
Количество секций |
1 |
2 |
3 |
4 |
5 |
6 |
|
Производительность по воздуху, м³/ч (2) |
5000÷10000 |
10000÷20000 |
15000÷30000 |
20000÷40000 |
25000÷50000 |
30000÷60000 |
|
Гидравлическое сопротивление, Па |
до 2500 |
до 2500 |
до 2500 |
до 2500 |
до 2500 |
до 2500 |
|
Количество фильтровальных рукавов, шт |
39 |
78 |
117 |
156 |
195 |
234 |
|
Количество фильтровальных картриджей, шт |
6 |
12 |
18 |
24 |
30 |
36 |
|
Максимальная концентрация пыли на входе в фильтр, г/м³ |
150 |
150 |
150 |
150 |
150 |
150 |
|
Концентрация пыли на выходе из фильтра, не более, мг/м³ (3) |
2 |
2 |
2 |
2 |
2 |
2 |
|
Давление сжатого воздуха, бар |
4÷8 |
4÷8 |
4÷8 |
4÷8 |
4÷8 |
4÷8 |
|
Расход сжатого воздуха, л/мин |
200 |
400 |
600 |
800 |
1000 |
1200 |
|
Тип фильтровального элемента 1-й ступени очистки |
Рукав круглого сечения на металлическом каркасе | |||||
|
Тип фильтровального элемента 2-й ступени очистки |
Картридж цилиндрической формы | |||||
|
Схема расположения фильтровальных элементов 1-й ступени |
Сотовое расположение | |||||
|
Схема движения запыленного воздуха |
Вход запыленного воздуха сверху с защитой от абразива, направление движения воздуха сверху вниз уменьшает риск налипания пыли и улучшает регенерацию фильтровальных элементов | |||||
|
Корпус |
Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра | |||||
(1) — в таблице приведен не полный перечень моделей и характеристик, для получения более подробных данных обращайтесь в отдел продаж компании.
(2) — расход очищаемого воздуха зависит от скорости фильтрации. Скорость фильтрации подбирается в зависимости от свойств улавливаемой пыли.
(3) — эффективность очистки зависит от количества и свойств пыли на входе в фильтр.
- Фильтры серии СРФ10КР представляют собой типовые фильтровальные секции производительностью до 10000м3/ч, наращивание производительности фильтра СРФ10КР осуществляется путем добавления секций.
- Высокоэффективные фильтровальные рукава первой ступени из материала PE MPS (полиэфир с микроволокнами, micro pores by micro fibres), производства Германия, в стандартной комплектации фильтра.
- Оригинальное «сотовое» расположение рукавов в корпусе первой ступени фильтра, позволяющее плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах.
- Формирование импульса сжатого воздуха для регенерации фильтровальных элементов осуществляется соленоидными клапанами импортного производства. Клапаны характеризуются длительным сроком службы.
- Направление запыленного воздуха внутри первой ступени очистки (рукавный фильтр) происходит сверху вниз, что снижает пылевую нагрузку на фильтровальную ткань, уменьшает риск налипания пыли на рукава и облегчает их регенерацию.
- Обслуживание фильтра сбоку (не требуется место над фильтром). Большие удобные сервисные двери с 2х сторон облегчают контроль состояния камер запыленного воздуха и фильтровальных элементов, а также обеспечивают легкую чистку фильтра и замену фильтровальных элементов.
Моноблочные фильтры возможно изготовить в следующих исполнениях:
- Взрывозащищенное;
- Оснащенные различными устройствами выгрузки бункера (ручной затвор, шлюзовой перегрузчик).
А так же, возможно изготовить фильтры в нестандартном исполнении (измененная высота фильтра, ориентация патрубков входа и выхода воздуха).
- Цементная промышленность и производство строительных материалов
- Деревообрабатывающая промышленность и производство ДСП
- Химическая промышленность
- Пищевая и зерноперерабатывающая промышленность
- Производство удобрений
- Текстильная промышленность
- Бумажная промышленность
- Стекольное производство
- Энергетика, ГРЭС, ТЭЦ, мусоросжигательные заводы
