СРФ 15К
Описание
Более эффективными по сравнению с рукавными фильтрами являются — картриджные (кассетные, патронные) фильтры с импульсной продувкой. Предназначены для очистки воздуха от любых мелкодисперсных сухих не слипающихся пылей (в том числе, мелкодисперсных твердых аэрозолей) с допустимой концентрацией до 10 г/м3. Фильтрующим элементом являются картриджи (кассеты, патроны) цилиндрической формы. Фильтры оснащены встроенным механизмом регенерации импульсной продувки сжатым воздухом. Сжатый воздух из ресивера через электромагнитные клапаны поступает в продувочные трубы, расположенные над открытыми торцами фильтровальных элементов в камере очищенного воздуха. Импульс сжатого воздуха через сопла в продувочных трубах направляется внутрь фильтровального элемента, сбрасывая пыль с его наружной поверхности. Пыль, отряхиваемая с фильтровальных элементов осыпается в бункер и через устройство выгрузки удаляется из фильтра.

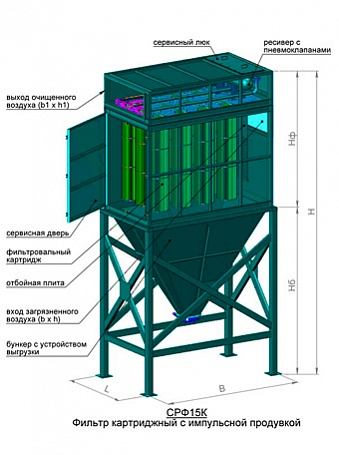

Габаритные размеры
|
|
H (1) |
Hб (1) |
Hф |
B |
L |
b x h |
b1 x h1 |
Масса, не более, кг |
|---|---|---|---|---|---|---|---|---|
|
СРФ15К |
4900 |
2700 |
2200 |
2400 |
1400 |
1100x410 |
1100х410 |
2500 |
|
СРФ15Кх2 |
4900 |
2700 |
2200 |
2400 |
2700 |
1100x410 |
1100х410 |
5000 |
|
СРФ15Кх3 |
4900 |
2700 |
2200 |
2400 |
4000 |
1100x410 |
1100х410 |
7500 |
|
СРФ15Кх4 |
4900 |
2700 |
2200 |
2400 |
5300 |
1100x410 |
1100х410 |
10000 |
|
СРФ15Кх5 |
4900 |
2700 |
2200 |
2400 |
6600 |
1100x410 |
1100х410 |
12500 |
|
СРФ15Кх6 |
4900 |
2700 |
2200 |
2400 |
7900 |
1100x410 |
1100x410 |
15000 |
|
СРФ15Кх8 |
4900 |
2700 |
2200 |
2400 |
10500 |
1100x410 |
1100х410 |
20000 |
(1) — размер согласовывается при заказе.
(2) — размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.
|
Модель (1) |
СРФ15K |
СРФ15Kх2 |
СРФ15Kх3 |
СРФ15Kх4 |
СРФ15Kх5 |
СРФ15Кх6 |
СРФ15Kх8 |
|---|---|---|---|---|---|---|---|
|
Количество секций |
1 |
2 |
3 |
4 |
5 |
6 |
8 |
|
Производительность по воздуху, м³/ч (2) |
7000÷15000 |
15000÷30000 |
22000÷45000 |
30000÷60000 |
37000÷75000 |
45000÷90000 |
60000÷120000 |
|
Гидравлическое сопротивление, Па |
до 2200 |
до 2200 |
до 2200 |
до 2200 |
до 2200 |
до 2200 |
до 2200 |
|
Количество фильтровальных элементов, шт |
12 |
24 |
36 |
48 |
60 |
72 |
96 |
|
Площадь фильтрации, не более, м2 |
240 |
480 |
720 |
960 |
1200 |
1440 |
1920 |
|
Скорость фильтрации, м/мин |
0,5÷1 |
0,5÷1 |
0,5÷1 |
0,5÷1 |
0,5÷1 |
0,5÷1 |
0,5÷1 |
|
Максимальная концентрация пыли на входе в фильтр, г/м³ |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
Концентрация пыли на выходе из фильтра, не более, мг/м³ (3) |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
|
Давление сжатого воздуха, бар |
4÷8 |
4÷8 |
4÷8 |
4÷8 |
4÷8 |
4÷8 |
4÷8 |
|
Расход сжатого воздуха, л/мин |
200 |
400 |
600 |
800 |
1000 |
1200 |
1600 |
|
Тип фильтровального элемента |
Картридж цилиндрической формы | ||||||
|
Схема движения запыленного воздуха |
Вход запыленного воздуха сверху, после смены направления движения воздуха на нисходящее при взаимодействии с отбойной плитой, происходит первичное осаждение крупной и тяжелой пыли и улучшается регенерация фильтровальных элементов | ||||||
|
Корпус |
Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра | ||||||
(1) — в таблице приведен не полный перечень моделей и характеристик, для получения более подробных данных обращайтесь в отдел продаж компании.
(2) — расход очищаемого воздуха зависит от скорости фильтрации. Скорость фильтрации подбирается в зависимости от свойств улавливаемой пыли.
(3) — эффективность очистки зависит от количества и свойств пыли на входе в фильтр.
- Фильтры серии СРФ4К и СРФ8К представляют собой моноблочные фильтры производительностью до 4000м3/ч и 8000м3/ч соответственно.
- Формирование импульса сжатого воздуха для регенерации картриджей осуществляется соленоидными клапанами импортного производства. Клапаны характеризуются длительным сроком службы.
- Отбойная плита на входе фильтра, служит для защиты от абразивного воздействия и искр, а также для предварительной сепарации пыли. Благодаря резкой смене направления газопылевого потока: часть пыли сразу оседает в бункере не доходя до фильтровальных картриджей.
- При необходимости возврата уловленного продукта обратно в технологический цикл предусматривается разделение фильтровальных секций и бункеров. При этом аспирационные воздуховоды от разных технологических процессов подключаются к разным фильтровальным секциям, что приводит к осаждению в бункерах не смешанных друг с другом продуктов, легко возвращаемых обратно тех. процесс.
- Обслуживание фильтра сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния камеры запыленного воздуха и фильтровальных картриджей, а также обеспечивает легкую чистку фильтра и замену картриджей.
- В большинстве случаев очищенный воздух может быть использован для рециркуляции с целью экономии тепла во время отопительного сезона.
Рукавные фильтры с импульсной продувкой возможно изготовить в следующих исполнениях:
- Взрывозащищенное;
- Силосное (без бункера);
- Оснащенные различными устройствами выгрузки бункера (ручной затвор, шнек, шлюзовой перегрузчик).
А так же, возможно изготовить фильтры в нестандартном исполнении (измененная высота фильтра, сторона обслуживания и ориентация патрубков входа и выхода воздуха).
