СРФ-К-ВЕНТ-ЛИАНА

Описание

Стационарные фильтры марки СРФ-К-ВЕНТ-ЛИАНА предназначены для очистки воздуха аспирации рабочих мест с «точечным» пылением, при сварке, плазменной и лазерной резке металла. Фильтр оснащен вентилятором установленным на верхней поверхности и вытяжными устройствами предназначенными для отсоса загрязненного воздуха непосредственно от места пыления.

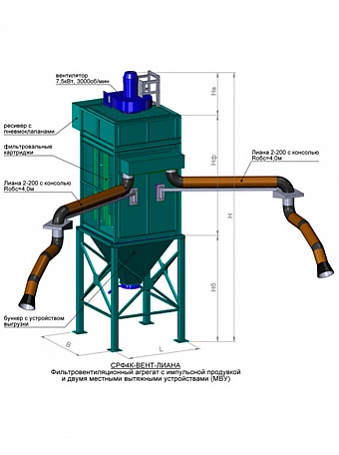

Габаритные размеры

	H (1)	Hб (1)	Hф	Нв	B	L	Масса, не более, кг
СРФ4К-ВЕНТ-ЛИАНА	4000	1900	1400	700	1400	1400	1500
СРФ8К-ВЕНТ-ЛИАНА	4900	1900	2150	850	1400	1400	1900

(1) — размер согласовывается при заказе.
(2) — размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.

Характеристики

Модель (1)	СРФ4К-ВЕНТ-ЛИАНА	СРФ8К-ВЕНТ-ЛИАНА
Производительность по воздуху, м³/ч (2)	2000÷4000	4000÷8000
Мощность вентилятора, кВт/ частота вращения, об/мин	7,5/ 3000	7,5/ 3000
Количество вытяжных устройств, шт	2	3
Горизонтальный радиус обслуживания вытяжных устройств, м	до 4	до 4
Количество фильтровальных элементов, шт	6	6
Площадь фильтрации, не более, м²	60	120
Скорость фильтрации, м/мин	0,5÷1,1	0,5÷1,1
Максимальная концентрация пыли на входе в фильтр, г/м³	10	10
Концентрация пыли на выходе из фильтра, не более, мг/м³ (3)	4	4
Давление сжатого воздуха, бар	4÷8	4÷8
Расход сжатого воздуха, л/мин	150	150
Тип фильтровального элемента	Картридж цилиндрической формы
Схема движения запыленного воздуха	Вход запыленного воздуха сверху, после смены направления движения воздуха на нисходящее при взаимодействии с отбойной плитой, происходит первичное осаждение крупной и тяжелой пыли и улучшается регенерация фильтровальных элементов
Корпус	Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра

(1) — в таблице приведен не полный перечень моделей и характеристик, для получения более подробных данных обращайтесь в отдел продаж компании.
(2) — расход очищаемого воздуха зависит от скорости фильтрации. Скорость фильтрации подбирается в зависимости от свойств улавливаемой пыли.
(3) — эффективность очистки зависит от количества и свойств пыли на входе в фильтр.

Особенности

1. Отличаются компактными размерами, невысокой ценой, простотой и надежностью конструкции. Оснащены встроенным вентилятором, вытяжными устройствами и полностью готовы к использованию.

2.В отличие от стационарной системы аспирации, установка фильтровентиляционных агрегатов не требует проектных и монтажных работ, которые, как правило, стоят дороже самого оборудования.

3.Благодаря компактности могут быть установлены в цеху рядом с оборудованием.

4.Формирование импульса сжатого воздуха для регенерации картриджей осуществляется соленоидными клапанами импортного производства. Клапаны характеризуются длительным сроком службы.

5.Отбойная плита на входе фильтра для защиты от абразивного воздействия и искр, а также для предварительной сепарации пыли благодаря резкой смене направления газопылевого потока: часть пыли сразу оседает в бункере не доходя до фильтровальных картриджей.

6.Обслуживание фильтра сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния камеры запыленного воздуха и фильтровальных картриджей, а также обеспечивает легкую чистку фильтра и замену картриджей.

В большинстве случаев очищенный воздух может быть использован для рециркуляции с целью экономии тепла во время отопительного сезона.

фильтры возможно изготовить в следующих исполнениях:

Взрывозащищенное;

А так же, возможно изготовить фильтры в нестандартном исполнении (изменение радиуса обслуживания вытяжных устройств; изменение высоты фильтра).

Области применения

Плазменная и лазерная резка
Порошковая окраска
Дробеструйная и пескоструйная обработка
Цементная промышленность и производство строительных материалов
Черная и цветная металлургия
Химическая промышленность
Пищевая промышленность
Зерноперерабатывающая промышленность
Сварочные работы
Производство удобрений
Текстильная промышленность
Стекольное производство
Бумажная промышленность
