СРФ-ВЕНТ Рукавные фильтры марки СРФ-ВЕНТ являются полностью готовыми фильтровентиляционными агрегатами для широкого ряда производств. Данные фильтры оснащены тангенциальным входом загрязненного воздуха, позволяющем осуществить первичную сепарацию пыли и снижающим нагрузку на фильтровальные рукава. Модель СРФ-ВЕНТ оснащается импульсной продувкой и вентилятором расположенным на верхней поверхности фильтра.

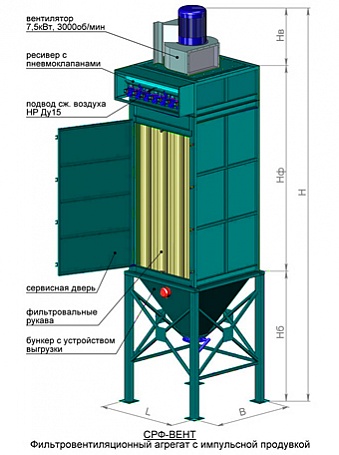

Габаритные размеры
|
|
H (1) |
Hб (1) |
Hф |
Нв |
B |
L |
b x h |
Масса, не более, кг |
|---|---|---|---|---|---|---|---|---|
|
СРФ-ВЕНТ |
5750 |
1900 |
3000 |
850 |
1400 |
1400 |
1100x200 |
1700 |
(1) — размер согласовывается при заказе.
(2) — размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.
|
Модель (1) |
СРФ-ВЕНТ |
|---|---|
|
Производительность по воздуху, м³/ч (2) |
4000÷8000 |
|
Мощность вентилятора, кВт/ частота вращения, об/мин |
7,5/ 3000 |
|
Свободный напор, Па |
1500 |
|
Количество фильтровальных элементов, шт |
39 |
|
Площадь фильтрации, не более, м2 |
60 |
|
Скорость фильтрации, м/мин |
1,1÷2,2 |
|
Максимальная концентрация пыли на входе в фильтр, г/м³ |
120 |
|
Концентрация пыли на выходе из фильтра, не более, мг/м³ (3) |
20 |
|
Давление сжатого воздуха, бар |
4÷8 |
|
Расход сжатого воздуха, л/мин |
150 |
|
Тип фильтровального элемента |
Рукав круглого сечения на проволочном каркасе |
|
Схема расположения фильтровальных элементов |
Сотовое расположение |
|
Схема движения запыленного воздуха |
Вход запыленного воздуха сверху с защитой от абразива, направление движения воздуха сверху вниз уменьшает риск налипания пыли и улучшает регенерацию фильтровальных элементов |
|
Корпус |
Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра |
(1) — в таблице приведен не полный перечень моделей и характеристик, для получения более подробных данных обращайтесь в отдел продаж компании.
(2) — расход очищаемого воздуха зависит от скорости фильтрации. Скорость фильтрации подбирается в зависимости от свойств улавливаемой пыли.
(3) — эффективность очистки зависит от количества и свойств пыли на входе в фильтр.
- Высокоэффективные фильтровальные рукава из материала PE MPS (полиэфир с микроволокнами, micro pores by micro fibres), производства Германия, в стандартной комплектации фильтра.
- Оригинальное «сотовое» расположение рукавов в корпусе фильтра, позволяющее плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах.
- Формирование импульса сжатого воздуха для регенерации рукавов осуществляется соленоидными клапанами импортного производства. Клапаны характеризуются длительным сроком службы.
- Обслуживание фильтра сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния камеры запыленного воздуха и фильтровальных рукавов, а также обеспечивает легкую чистку фильтра и замену рукавов.
Рукавные фильтры с импульсной продувкой возможно изготовить в следующих исполнениях:
- Высокотемпературное;
- Взрывозащищенное;
А так же, возможно изготовить фильтры в нестандартном исполнении (измененная высота фильтра и ориентация патрубков входа и выхода воздуха).
- Цементная промышленность и производство строительных материалов
- Черная и цветная металлургия
- Деревообрабатывающая промышленность и производство ДСП
- Химическая промышленность
- Пищевая и зерноперерабатывающая промышленность
- Производство удобрений
- Текстильная промышленность
- Бумажная промышленность
- Стекольное производство
- Энергетика, ГРЭС, ТЭЦ, мусоросжигательные заводы
- Камеры сгорания, очистка дымовых газов, сухая сорбция
- Аспирация силосных башен
