РЦИЭ-ВЕНТ
Описание
Рукавные фильтры марки РЦИЭ-ВЕНТ являются полностью готовыми фильтровентиляционными агрегатами для широкого ряда производств. Данные фильтры оснащены тангенциальным входом загрязненного воздуха, позволяющем осуществить первичную сепарацию пыли и снижающим нагрузку на фильтровальные рукава. Модель РЦИЭ-ВЕНТ оснащается импульсной продувкой и вентилятором расположенным на верхней поверхности фильтра.

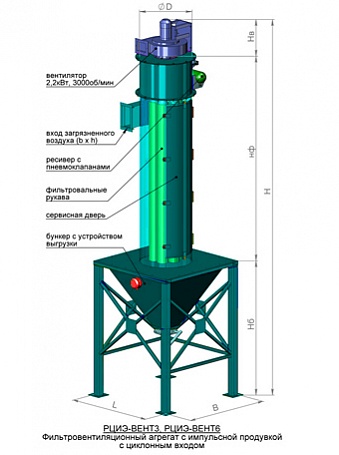

Габаритные размеры
|
|
H (1) |
Hб (1) |
Hф |
Hв |
D |
B |
L |
b x h |
Масса, не более, кг |
|---|---|---|---|---|---|---|---|---|---|
|
РЦИЭ-ВЕНТ3 |
4350 |
1900 |
1900 |
550 |
720 |
1400 |
1400 |
150x300 |
1100 |
|
РЦИЭ-ВЕНТ6 |
5350 |
1900 |
2900 |
550 |
720 |
1400 |
1400 |
150x300 |
1300 |
|
РЦИЭ-ВЕНТ9 |
4500 |
1900 |
1900 |
700 |
1020 |
1400 |
1400 |
200x500 |
1500 |
|
РЦИЭ-ВЕНТ18 |
5650 |
1900 |
2900 |
850 |
1020 |
1400 |
1400 |
200x500 |
1700 |
(1) — размер согласовывается при заказе. (2) — размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.
|
Модель (1) |
РЦИЭ-ВЕНТ3 |
РЦИЭ-ВЕНТ6 |
РЦИЭ-ВЕНТ9 |
РЦИЭ-ВЕНТ18 |
|---|---|---|---|---|
|
Производительность по воздуху, м³/ч (2) |
500÷1000 |
1000÷2000 |
1500÷3000 |
3000÷6000 |
|
Мощность вентилятора, кВт/ частота вращения, об/мин |
2,2/ 3000 |
2,2/ 3000 |
7,5/ 3000 |
7,5/ 3000 |
|
Свободный напор, Па |
1200 |
800 |
2000 |
1500 |
|
Количество фильтровальных элементов, шт |
6 |
6 |
18 |
18 |
|
Площадь фильтрации, не более, м2 |
3,5 |
6,5 |
10 |
20 |
|
Скорость фильтрации, м/мин |
2,5÷5 |
2,5÷5 |
2,5÷5 |
2,5÷5 |
|
Максимальная концентрация пыли на входе в фильтр, г/м3 |
250 |
250 |
250 |
250 |
|
Концентрация пыли на выходе из фильтра, не более, мг/м³ (3) |
20 |
20 |
20 |
20 |
|
Давление сжатого воздуха, бар |
4÷8 |
4÷8 |
4÷8 |
4÷8 |
|
Расход сжатого воздуха, л/мин |
50 |
50 |
100 |
100 |
|
Тип фильтровального элемента |
Рукав круглого сечения на проволочном каркасе | |||
|
Схема движения запыленного воздуха |
Вход запыленного воздуха сверху с защитой от абразива, вращающийся поток, направленный вниз, осуществляет первичное осаждение пыли и улучшает регенерацию фильтровальных рукавов | |||
|
Корпус |
Толщина корпуса 9÷10мм для увеличения срока службы фильтра под воздействием абразива. Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра | |||
(1) — в таблице приведен не полный перечень моделей и характеристик, для получения более подробных данных обращайтесь в отдел продаж компании.
(2) — расход очищаемого воздуха зависит от скорости фильтрации. Скорость фильтрации подбирается в зависимости от свойств улавливаемой пыли.
(3) — эффективность очистки зависит от количества и свойств пыли на входе в фильтр.
- Высокоэффективные фильтровальные рукава из материала PE MPS (полиэфир с микроволокнами, micro pores by micro fibres), производства Германия, в стандартной комплектации фильтра.
- Оригинальное «сотовое» расположение рукавов в корпусе фильтра, позволяющее плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах.
- Формирование импульса сжатого воздуха для регенерации рукавов осуществляется соленоидными клапанами импортного производства. Клапаны характеризуются длительным сроком службы.
- Обслуживание фильтра сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния камеры запыленного воздуха и фильтровальных элементов, а также обеспечивает легкую чистку фильтра и замену фильтровальных элементов.
Рукавные фильтры с импульсной продувкой возможно изготовить в следующих исполнениях:
- Высокотемпературное;
- Взрывозащищенное;
- Силосное (без бункера);
- Оснащение различными устройствами выгрузки бункера (ручной затвор, шлюзовой перегрузчик).
А так же, возможно изготовить фильтры в нестандартном исполнении (измененная высота фильтра и ориентация патрубков входа и выхода воздуха).
- Цементная промышленность и производство строительных материалов
- Черная и цветная металлургия
- Деревообрабатывающая промышленность и производство ДСП
- Химическая промышленность
- Пищевая и зерноперерабатывающая промышленность
- Производство удобрений
- Текстильная промышленность
- Бумажная промышленность
- Стекольное производство
- Энергетика, ГРЭС, ТЭЦ, мусоросжигательные заводы
- Камеры сгорания, очистка дымовых газов, сухая сорбция
- Аспирация силосных башен
