РЦИЭ-ВЕНТС
Описание
Рукавные фильтры марки РЦИЭ-ВЕНТС с импульсной продувкой, предназначены для аспирации силосов накопительных бункеров при загрузке силоса. Уловленная пыль возвращается обратно в силос. Конструкцией фильтра не предусмотрен собственный бункер, фильтра устанавливаются на отверстия в крышке силоса или накопительного бункера. Модель РЦИЭ-ВЕНТС оснащается вентилятором, расположенным на верхней поверхности фильтра.

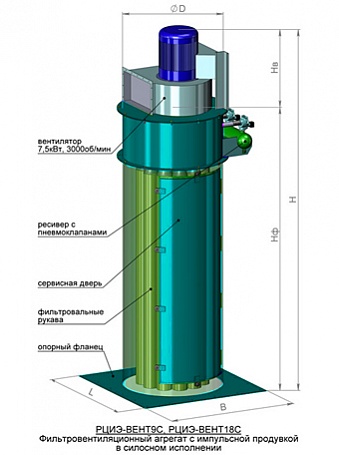

Габаритные размеры
|
|
|
H (1) |
Hф |
Hв |
D |
B |
L |
b1 x h1 |
Масса, не более, кг |
|---|---|---|---|---|---|---|---|---|---|
|
Фильтр с вентилятором |
РЦИЭ-ВЕНТ3C |
2450 |
1900 |
550 |
720 |
1400 |
1400 |
- |
900 |
|
РЦИЭ-ВЕНТ6C |
3450 |
2900 |
550 |
720 |
1400 |
1400 |
- |
1100 | |
|
РЦИЭ-ВЕНТ9C |
2600 |
1900 |
700 |
1020 |
1400 |
1400 |
- |
1300 | |
|
РЦИЭ-ВЕНТ18C |
3750 |
2900 |
850 |
1020 |
1400 |
1400 |
- |
1500 |
(1) — размер согласовывается при заказе.
(2) — размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.
|
Модель(1) |
|
Фильтр с вентилятором | ||||
|---|---|---|---|---|---|---|
|
РЦИЭ-ВЕНТ3С |
РЦИЭ-ВЕНТ6С |
РЦИЭ-ВЕНТ9С |
РЦИЭ-ВЕНТ18С | |||
|
Производительность по воздуху, м³/ч (2) |
500÷1000 |
1000÷2000 |
1500÷3000 |
3000÷6000 | ||
|
Мощность вентилятора, кВт/ частота вращения, об/мин |
2,2/ 3000 |
2,2/ 3000 |
7,5/ 3000 |
7,5/ 3000 | ||
|
Свободный напор, Па |
1200 |
800 |
2000 |
1500 | ||
|
Количество фильтровальных элементов, шт |
6 |
6 |
18 |
18 | ||
|
Площадь фильтрации, не более, м2 |
3,5 |
6,5 |
10 |
20 | ||
|
Скорость фильтрации, м/мин |
2,5÷5 |
2,5÷5 |
2,5÷5 |
2,5÷5 | ||
|
Максимальная концентрация пыли на входе в фильтр, г/м3 |
250 |
250 |
250 |
250 | ||
|
Концентрация пыли на выходе из фильтра, не более, мг/м³ (3) |
20 |
20 |
20 |
20 | ||
|
Давление сжатого воздуха, бар |
4÷8 |
4÷8 |
4÷8 |
4÷8 | ||
|
Расход сжатого воздуха, л/мин |
50 |
50 |
100 |
100 | ||
|
Тип фильтровального элемента |
Рукав круглого сечения на проволочном каркасе | |||||
|
Корпус |
Толщина корпуса 9÷10мм для увеличения срока службы фильтра под воздействием абразива. Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра | |||||
(1) — в таблице приведен не полный перечень моделей и характеристик, для получения более подробных данных обращайтесь в отдел продаж компании.
(2) — расход очищаемого воздуха зависит от скорости фильтрации. Скорость фильтрации подбирается в зависимости от свойств улавливаемой пыли.
(3) — эффективность очистки зависит от количества и свойств пыли на входе в фильтр.
- Высокоэффективные фильтровальные рукава из материала PE MPS (полиэфир с микроволокнами, micro pores by micro fibres), производства Германия, в стандартной комплектации фильтра.
- Оригинальное «сотовое» расположение рукавов в корпусе фильтра, позволяющее плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах.
- Формирование импульса сжатого воздуха для регенерации рукавов осуществляется соленоидными клапанами импортного производства. Клапаны характеризуются длительным сроком службы.
- Обслуживание фильтра сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния камеры запыленного воздуха и фильтровальных элементов, а также обеспечивает легкую чистку фильтра и замену фильтровальных элементов.
Рукавные фильтры с импульсной продувкой возможно изготовить в следующих исполнениях:
- Высокотемпературное;
- Взрывозащищенное;
А так же, возможно изготовить фильтры в нестандартном исполнении (измененная высота фильтра и ориентация патрубков входа и выхода воздуха).
- Цементная промышленность и производство строительных материалов
- Черная и цветная металлургия
- Деревообрабатывающая промышленность и производство ДСП
- Химическая промышленность
- Пищевая и зерноперерабатывающая промышленность
- Производство удобрений
- Текстильная промышленность
- Бумажная промышленность
- Стекольное производство
- Энергетика, ГРЭС, ТЭЦ, мусоросжигательные заводы
- Камеры сгорания, очистка дымовых газов, сухая сорбция
- Аспирация силосных башен
