РЦИЭ-НС
Описание
Рукавные фильтры марки РЦИЭ-НС с импульсной продувкой, предназначены для аспирации силосов накопительных бункеров при загрузке силоса. Уловленная пыль возвращается обратно в силос. Конструкцией фильтра не предусмотрен собственный бункер, фильтра устанавливаются на отверстия в крышке силоса или накопительного бункера. Модель РЦИЭ-НС не оснащена вентилятором.

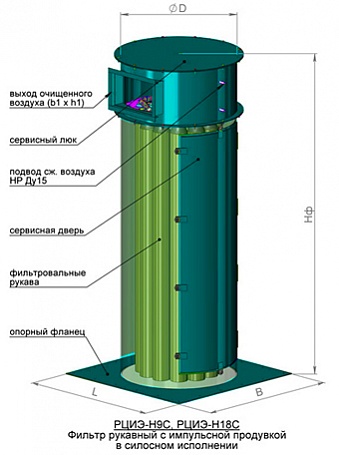

Габаритные размеры
|
|
|
H (1) |
Hф |
Hв |
D |
B |
L |
b1 x h1 |
Масса, не более, кг |
|---|---|---|---|---|---|---|---|---|---|
|
Фильтр без вентилятора |
РЦИЭ-Н3С |
1900 |
1900 |
- |
720 |
1400 |
1400 |
150x300 |
800 |
|
РЦИЭ-Н6С |
2900 |
2900 |
- |
720 |
1400 |
1400 |
150x300 |
1000 | |
|
РЦИЭ-Н9С |
1900 |
1900 |
- |
1020 |
1400 |
1400 |
200x500 |
1100 | |
|
РЦИЭ-Н18С |
2900 |
2900 |
- |
1020 |
1400 |
1400 |
200x500 |
1300 |
(1) — размер согласовывается при заказе.
(2) — размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.
|
Модель(1) |
Фильтр без вентилятора |
| |||
|---|---|---|---|---|---|
|
РЦИЭ-Н3С |
РЦИЭ-Н6С |
РЦИЭ-Н9С |
РЦИЭ-Н18С | ||
|
Производительность по воздуху, м³/ч (2) |
500÷1000 |
1000÷2000 |
1500÷3000 |
3000÷6000 | |
|
Мощность вентилятора, кВт/ частота вращения, об/мин |
- |
- |
- |
- | |
|
Свободный напор, Па |
- |
- |
- |
- | |
|
Количество фильтровальных элементов, шт |
6 |
6 |
18 |
18 | |
|
Площадь фильтрации, не более, м2 |
3,5 |
6,5 |
10 |
20 | |
|
Скорость фильтрации, м/мин |
2,5÷5 |
2,5÷5 |
2,5÷5 |
2,5÷5 | |
|
Максимальная концентрация пыли на входе в фильтр, г/м3 |
250 |
250 |
250 |
250 | |
|
Концентрация пыли на выходе из фильтра, не более, мг/м³ (3) |
20 |
20 |
20 |
20 | |
|
Давление сжатого воздуха, бар |
4÷8 |
4÷8 |
4÷8 |
4÷8 | |
|
Расход сжатого воздуха, л/мин |
50 |
50 |
100 |
100 | |
|
Тип фильтровального элемента |
Рукав круглого сечения на проволочном каркасе | ||||
|
Корпус |
Толщина корпуса 9÷10мм для увеличения срока службы фильтра под воздействием абразива. Модульная конструкция, облегчающая процесс сборки, ремонта и модернизации фильтра | ||||
(1) — в таблице приведен не полный перечень моделей и характеристик, для получения более подробных данных обращайтесь в отдел продаж компании.
(2) — расход очищаемого воздуха зависит от скорости фильтрации. Скорость фильтрации подбирается в зависимости от свойств улавливаемой пыли.
(3) — эффективность очистки зависит от количества и свойств пыли на входе в фильтр.
- Высокоэффективные фильтровальные рукава из материала PE MPS (полиэфир с микроволокнами, micro pores by micro fibres), производства Германия, в стандартной комплектации фильтра.
- Оригинальное «сотовое» расположение рукавов в корпусе фильтра, позволяющее плотнее упаковать рукава и получить фильтр большей производительности при меньших габаритах.
- Формирование импульса сжатого воздуха для регенерации рукавов осуществляется соленоидными клапанами импортного производства. Клапаны характеризуются длительным сроком службы.
- Обслуживание фильтра сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния камеры запыленного воздуха и фильтровальных элементов, а также обеспечивает легкую чистку фильтра и замену фильтровальных элементов.
Рукавные фильтры с импульсной продувкой возможно изготовить в следующих исполнениях:
- Высокотемпературное;
- Взрывозащищенное;
А так же, возможно изготовить фильтры в нестандартном исполнении (измененная высота фильтра и ориентация патрубков входа и выхода воздуха).
- Цементная промышленность и производство строительных материалов
- Черная и цветная металлургия
- Деревообрабатывающая промышленность и производство ДСП
- Химическая промышленность
- Пищевая и зерноперерабатывающая промышленность
- Производство удобрений
- Текстильная промышленность
- Бумажная промышленность
- Стекольное производство
- Энергетика, ГРЭС, ТЭЦ, мусоросжигательные заводы
- Камеры сгорания, очистка дымовых газов, сухая сорбция
- Аспирация силосных башен
