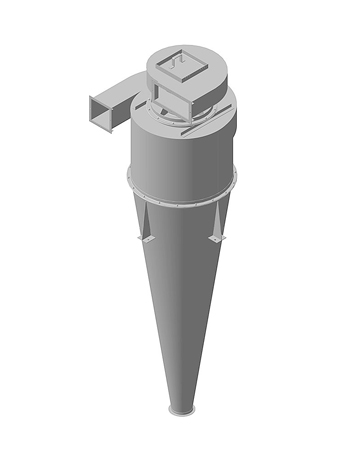

УЦ-38
Описание
Область применения — деревообрабатывающая и другие отрасли промышленности.
Назначение циклонов УЦ-38:
- Очистка технологических выбросов деревообрабатывающих производств от неслипающейся, неволокнистой пыли, а также смесей пыли с сухими опилками и стружкой.
- Очистка воздуха в системах аспирации деревообработки, содержащего помимо стружки и опилок шлифовальную пыль.
- Очистка воздуха в системах аспирации деревообрабатывающих производств категорий Б, B, Г, Д по взрывопожароопасности.
Циклоны УЦ-38 имеют одиночное исполнение с левым и правым вращением газового потока.
Циклоны УЦ могут устанавливаться как на нагнетании, так и на всасывании. В зависимости от постановки, циклоны могут комплектоваться улиткой или зонтом:
- улитка — при работе под давлением;
- зонт — при работе под разряжением.

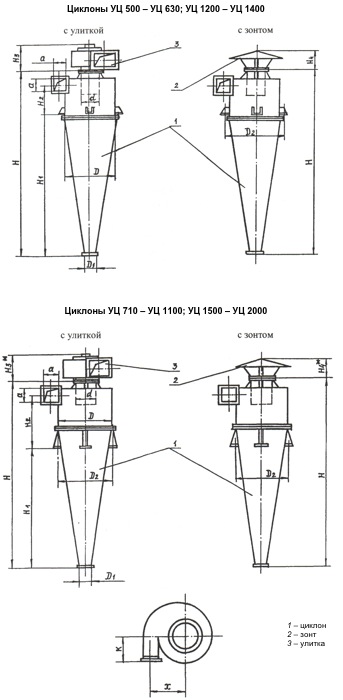

Габаритные размеры
|
Типоразмер |
H |
H1 |
H2 |
D |
D1 |
D2 |
d |
K |
X |
a |
Производительность | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
мод.1 |
мод.2 |
мод.3 |
мод.4 | |||||||||||
|
УЦ 500 |
2040 |
1409 |
329 |
500 |
100 |
644 |
190 |
225 |
263 |
300 |
250 |
313 |
125 |
790-990 м3/час |
|
УЦ 560 |
2257 |
1577 |
369 |
560 |
112 |
704 |
213 |
252 |
294 |
336 |
280 |
350 |
140 |
960-1210 м3/час |
|
УЦ 630 |
2508 |
1773 |
413 |
630 |
126 |
774 |
239 |
284 |
331 |
378 |
315 |
398 |
158 |
1160-1480 м3/час |
|
УЦ 710 |
2698 |
1562 |
905 |
710 |
142 |
710 |
270 |
320 |
373 |
426 |
355 |
444 |
178 |
1400-1810 м3/час |
|
УЦ 800 |
3125 |
1740 |
1037 |
800 |
160 |
800 |
304 |
360 |
420 |
480 |
400 |
504 |
200 |
1760-2290 м3/час |
|
УЦ 900 |
3370 |
2000 |
1088 |
900 |
180 |
900 |
342 |
405 |
473 |
540 |
450 |
562 |
225 |
2200-2900 м3/час |
|
УЦ 1000 |
3800 |
2300 |
1175 |
1000 |
200 |
1000 |
384 |
450 |
525 |
600 |
500 |
625 |
250 |
2700-3600 м3/час |
|
УЦ 1100 |
4220 |
2600 |
1263 |
1100 |
220 |
1100 |
424 |
495 |
578 |
660 |
550 |
687 |
275 |
3230-4350 м3/час |
|
УЦ 1200 |
4570 |
3370 |
767 |
1200 |
240 |
1354 |
456 |
540 |
630 |
720 |
600 |
754 |
300 |
3880-5200 м3/час |
|
УЦ 1300 |
4930 |
3650 |
865 |
1300 |
260 |
1454 |
494 |
585 |
683 |
780 |
650 |
817 |
325 |
4580-6100 м3/час |
|
УЦ 1400 |
5290 |
3930 |
932 |
1400 |
280 |
1554 |
532 |
630 |
735 |
840 |
700 |
879 |
350 |
5240-7000 м3/час |
|
УЦ 1500 |
5720 |
3700 |
1513 |
1500 |
300 |
1500 |
574 |
675 |
788 |
900 |
750 |
937 |
375 |
6050-8050 м3/час |
|
УЦ 1600 |
6010 |
3980 |
1572 |
1600 |
320 |
1600 |
608 |
720 |
840 |
960 |
800 |
1004 |
400 |
6900-9200 м3/час |
|
УЦ 1800 |
6880 |
4550 |
1725 |
1800 |
360 |
1800 |
684 |
810 |
945 |
1080 |
900 |
1125 |
450 |
8700-11600 м3/час |
|
УЦ 2000 |
7450 |
5100 |
1847 |
2000 |
400 |
2000 |
760 |
900 |
1050 |
1200 |
1000 |
1254 |
500 |
10800-14400 м3/час |
|
Скорость газа |
Оптимальная |
Рекомендуемая |
|---|---|---|
|
в цилиндрической части корпуса циклона |
0,96-1,12 м/сек |
0,96-1,28 м/сек |
|
во входном патрубке циклона |
12,00-14,00 м/сек |
12,00-16,00 м/сек |
Все типоразмеры циклонов типа УЦ имеют по четыре модификации в зависимости от диаметра выхлопного патрубка. Модификация циклонов связана с соотношением диаметров выхлопного патрубка (d) к диаметру корпуса циклона (D).
Модификации циклонов УЦ-38
|
Модификация |
1 (базовая) |
2 |
3 |
4 |
|---|---|---|---|---|
|
Отношение диаметра выхлопного патрубка (d) к диаметру корпуса циклона (D) |
0,38 |
0,45 |
0,53 |
0,60 |
С увеличением номера модификации у циклонов каждого калибра снижается коэффициент очистки воздуха и уменьшается аэродинамическое сопротивление.
Циклоны УЦ-38 конструкции Древпрома отличаются от циклонов модели, предложенной ВНИИЗ большим удлинением конической части.
Условное обозначение
Например, УЦ 1600-2П: УЦ — универсальный циклон; 1600 — диаметр корпуса циклона; 2 — модификация циклона; П (Л) — вращение газового потока (П — правое, Л — левое).
