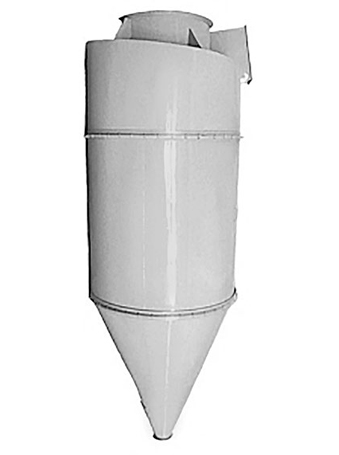

ЦРК
Описание
ЦРк — циклон-разгрузитель короткий. Циклон разработан в 1980 году ВНИИЗ совместно с НИИОГАЗ.
Циклоны ЦРк предназначены для улавливания пыли средней крупности в системах пневмотранспорта и в аспирационных установках, в частности, в зерноочистительных отделениях мельниц.
Циклоны ЦРк не предназначены для очистки воздуха от слипающейся и волокнистой пыли.
Область применения циклонов ЦРк: предприятия по переработке зерна и др.
Циклоны ЦРк имеют одиночное исполнение с левым и правым вращением газового потока.
|
Рекомендуемая скорость газа |
При работе с зерном |
При работе с продуктами размола зерна |
|---|---|---|
|
в цилиндрической части корпуса циклона |
0,7-0,9 м/сек |
1,3-1,8 м/сек |
|
во входном патрубке циклона |
8,0-10,0 м/сек |
14,0-20,0 м/сек |
Условное обозначение
Ц — циклон; Р — разгрузитель; к — короткий; число после тире — внутренний диаметр циклона. Например, ЦРк-250.
Расходные характеристики циклонов ЦРк
|
Типоразмер |
Производительность при скорости газа | |
|---|---|---|
|
9 м/сек |
17 м/сек | |
|
ЦРк-200 |
90 м3/час |
180 м3/час |
|
ЦРк-250 |
141 м3/час |
282 м3/час |
|
ЦРк-300 |
204 м3/час |
408 м3/час |
|
ЦРк-350 |
277 м3/час |
554 м3/час |
|
ЦРк-400 |
362 м3/час |
726 м3/час |
|
ЦРк-450 |
458 м3/час |
916 м3/час |
|
ЦРк-500 |
565 м3/час |
1 130 м3/час |
|
ЦРк-550 |
684 м3/час |
1 368 м3/час |
