ЦР
Описание

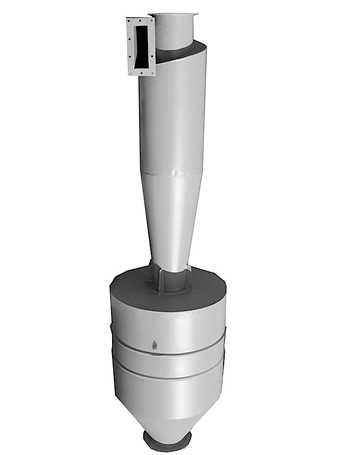

ЦР — циклон-разгрузитель. Циклон разработан в 1968 году ВНИИЗ совместно с НИИОГАЗ.
Циклоны ЦР предназначены для улавливания пыли средней крупности в системах пневмотранспорта и в аспирационных установках зерноочистительных отделений мельниц.
Циклоны ЦР не предназначены для очистки воздуха от слипающейся и волокнистой пыли.
Область применения циклонов ЦР: предприятия по переработке зерна, деревообрабатывающие предприятия и др.
Циклоны ЦР имеют одиночное исполнение с левым и правым вращением газового потока.
Габаритные размеры
|
Циклон |
D |
D1 |
H |
H1 |
H2 |
H3 |
B |
b |
L |
l |
a |
б |
n |
n1 |
Производительность |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ЦР-200 |
200 |
150 |
885 |
774 |
165 |
400 |
230 |
79 |
252 |
150 |
150 |
75 |
6 |
6 |
200-260 м3/час |
|
ЦР-225 |
225 |
165 |
990 |
872 |
185 |
450 |
255 |
89 |
280 |
166 |
165 |
80 |
6 |
6 |
260-320 м3/час |
|
ЦР-250 |
250 |
180 |
1095 |
969 |
205 |
500 |
280 |
99 |
302 |
175 |
180 |
85 |
6 |
6 |
320-390 м3/час |
|
ЦР-275 |
275 |
195 |
1200 |
1067 |
225 |
550 |
305 |
109 |
330 |
191 |
195 |
90 |
6 |
6 |
390-475 м3/час |
|
ЦР-300 |
300 |
210 |
1305 |
1164 |
250 |
600 |
330 |
119 |
352 |
200 |
210 |
95 |
8 |
10 |
475-510 м3/час |
|
ЦР-325 |
325 |
225 |
1410 |
1262 |
270 |
650 |
355 |
129 |
380 |
216 |
225 |
100 |
8 |
10 |
550-660 м3/час |
|
ЦР-350 |
350 |
240 |
1510 |
1357 |
290 |
700 |
380 |
139 |
402 |
225 |
235 |
105 |
8 |
10 |
630-750 м3/час |
|
ЦР-375 |
375 |
255 |
1615 |
1454 |
310 |
750 |
405 |
149 |
430 |
241 |
250 |
110 |
8 |
10 |
725-875 м3/час |
|
ЦР-400 |
400 |
270 |
1720 |
1552 |
330 |
800 |
435 |
159 |
452 |
250 |
265 |
115 |
10 |
10 |
825-1000 м3/час |
|
ЦР-425 |
425 |
285 |
1825 |
1649 |
350 |
850 |
455 |
169 |
480 |
266 |
280 |
120 |
10 |
10 |
935-1125 м3/час |
|
ЦР-450 |
450 |
300 |
1930 |
1747 |
370 |
900 |
480 |
179 |
502 |
275 |
295 |
125 |
10 |
10 |
1050-1250 м3/час |
|
ЦР-475 |
475 |
315 |
2035 |
1844 |
390 |
950 |
505 |
189 |
530 |
291 |
310 |
130 |
10 |
10 |
1175-1400 м3/час |
|
ЦР-500 |
500 |
330 |
2140 |
1942 |
410 |
1000 |
530 |
199 |
552 |
300 |
325 |
135 |
10 |
10 |
1300-1565 м3/час |
|
Показатель |
Значение |
|---|---|
|
Рекомендуемая скорость газа | |
|
в цилиндрической части корпуса циклона |
2,07-2,66 м/сек |
|
во входном патрубке циклона |
14,00-18,00 м/сек |
Условное обозначение
Ц – циклон; Р – разгрузитель; число после тире – внутренний диаметр циклона. Например, ЦР-300.
