ЦН-15

Описание

Циклоны типа ЦН-15 разработаны НИИОГАЗ в 1952 году.

Циклоны ЦН-15 являются наиболее универсальным типом циклонов. Они применяются на предприятиях чёрной и цветной металлургии, химической, нефтяной промышленности, промышленности строительных материалов, на предприятиях машиностроения, энергетике и т.д.

Предназначение циклонов ЦН-15:

Сухая очистка газов, выделяющихся при технологических процессах (сушка, обжиг, агломерация, сжигание топлива и т.д.).
Очистка газов и аспирационного воздуха от мелко- и среднедисперсной пыли.
Улавливание абразивной пыли.

Циклоны ЦН-15 не рекомендуется использовать для улавливания сильнослипающейся пыли.

В зависимости от требований, предъявляемых к очистке газа, циклоны ЦН-15 могут иметь либо самостоятельное применение, либо использоваться в качестве аппаратов первой или второй ступеней очистки в сочетании с другими газоочистными установками.

Циклоны могут устанавливаться как на всасывающем, так и на нагнетательном участке системы газоходов. Для очистки газа от абразивной пыли, вызывающей износ крыльчаток вентиляторов, циклоны следует устанавливать перед вентиляторами.

Режимные параметры циклонов ЦН-15

Максимальное давление (разряжение): 5 кПа
Максимальная температура очищаемого газа: 400°C
Максимальная концентрация слабослипающейся пыли в очищаемом газе: 1000 г/м³
Максимальная концентрация среднеслипающейся пыли в очищаемом газе: 250 г/м³
Оптимальная скорость в обычных условиях:

в цилиндрической части корпуса циклона/циклонного элемента: 3,5 м/сек
во входном патрубке циклона/циклонного элемента: 16,0 м/сек

Оптимальная скорость при работе с абразивной пылью:

в цилиндрической части корпуса циклона/циклонного элемента: 2,5 м/сек
во входном патрубке циклона/циклонного элемента: 11,4 м/сек

Минимальная высота пространства над уровнем пыли в бункере: 0,5 диаметра цилиндрической части корпуса циклона/циклонного элемента

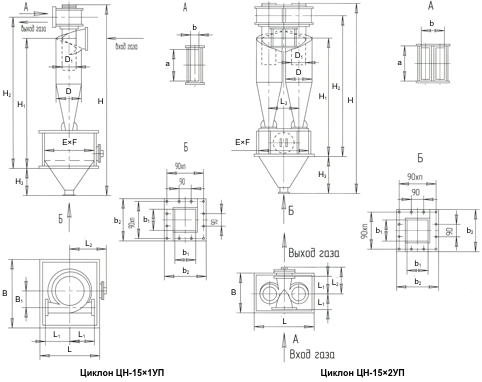

Габаритные размеры

Типоразмер	H	H₁	H₂	H₃	D	D₁	E×F	L	L₁	L₂	B	B₁	a	b	b₁	b₂	n
ЦН-15-300×1УП	2493	1770	2003	360	300	172	600×600	692	230	489	692	111	206	86	200	310	3
ЦН-15-400×1УП	3000	2162	2376	360	400	230	600×600	692	290	489	692	148	274	114	200	310	3
ЦН-15-500×1УП	3666	2615	3010	460	500	290	700×700	790	360	540	790	185	340	140	200	310	3
ЦН-15-600×1УП	4382	3120	3593	560	600	350	800×800	930	420	589	930	222	406	166	200	310	3
ЦН-15-700×1УП	5088	3612	4166	660	700	410	900×900	1032	480	639	1032	259	472	192	200	310	3
ЦН-15-800×1УП	5704	4015	4649	760	800	470	1000×1000	1115	540	687	1115	296	538	218	200	310	3
ЦН-15-900×1УП	6310	4408	5122	860	900	530	1100×1000	1230	600	740	1230	333	604	244	200	310	3
ЦН-15-1000×1УП	6926	4810	5605	960	1000	590	1200×1200	1330	660	790	1330	370	670	270	200	310	3
ЦН-15-1200×1УП	8248	5707	6661	1160	1200	710	1400×1400	1530	780	890	1530	444	802	322	200	310	3
ЦН-15-1400×1УП	9470	6603	7717	1260	1400	830	1600×1600	1720	900	990	1720	518	934	374	200	310	3

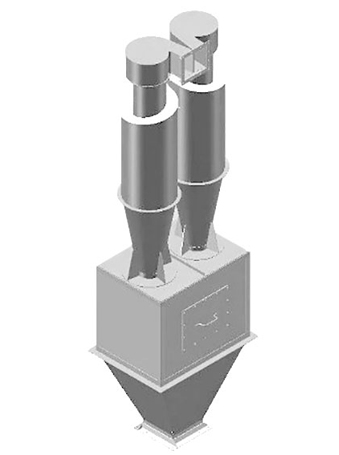

Габаритные и присоединительные размеры групповых циклонов ЦН-15×2УП с «улиткой» и пирамидальным бункером

Типоразмер	H	H₁	H₂	H₃	D	D₁	E×F	L	L₁	L₂	L₃	B	a	b	b₁	b₂	n
ЦН-15-300×2УП	2643	1820	2053	460	300	172	700×500	795	230	439	320	638	206	184	200	310	3
ЦН-15-400×2УП	3350	2312	3187	560	400	230	800×600	890	290	590	424	724	274	242	200	310	3
ЦН-15-500×2УП	4066	2715	3110	760	500	290	1100×700	1225	360	540	524	880	340	294	200	310	3
ЦН-15-600×2УП	4682	3120	3593	860	600	350	1200×800	1336	420	589	624	988	406	346	200	310	3
ЦН-15-700×2УП	5488	3612	4166	1060	700	410	1400×900	1555	480	590	724	1020	472	398	200	310	3
ЦН-15-800×2УП	6204	4115	4749	1160	800	470	1600×900	1750	540	641	824	1118	538	450	200	310	3
ЦН-15-900×2УП	6910	4508	5222	1360	900	530	1800×1000	1920	600	690	924	1180	604	502	200	310	3

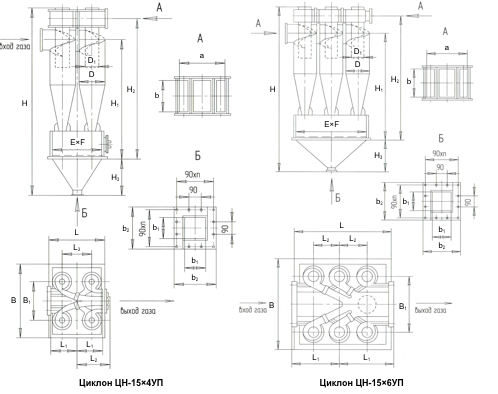

Габаритные и присоединительные размеры групповых циклонов ЦН-15×4УП с «улиткой» и пирамидальным бункером

Типоразмер	H	H₁	H₂	H₃	D	D₁	E×F	L	L₁	L₂	L₃	B	B₁	a	b	b₁	b₂	n
ЦН-15-400×4УП	3450	2312	2627	660	400	230	800×1000	1006	510	590	440	1170	656	474	274	200	310	3
ЦН-15-500×4УП	4166	2715	3110	860	500	290	950×1200	1100	630	672	540	1330	808	578	340	200	310	3
ЦН-15-600×4УП	4882	3120	3593	1060	600	350	1150×1450	1335	740	772	640	1605	960	682	406	200	310	3
ЦН-15-700×4УП	5588	3512	4066	1260	700	410	1300×1700	1490	850	847	740	1855	1112	786	472	200	310	3
ЦН-15-800×4УП	6304	4015	4649	1360	800	470	1500×1900	1705	960	947	840	2070	1264	890	538	300	440	4
ЦН-15-900×4УП	7010	4408	5122	1560	900	530	1700×2150	1904	1070	1047	940	2324	1416	994	604	300	440	4

Габаритные и присоединительные размеры групповых циклонов ЦН-15×6УП с «улиткой» и пирамидальным бункером

Типоразмер	H	H₁	H₂	H₃	D	D₁	E×F	L	L₁	L₂	B	B₁	a	b	b₁	b₂	n
ЦН-15-500×6УП	4216	2465	2860	1160	500	290	1600×1600	1765	940	580	1765	1158	928	340	200	310	3
ЦН-15-600×6УП	5032	2870	3343	1460	600	350	1900×1900	2075	1100	680	2075	1380	1102	406	200	310	3
ЦН-15-700×6УП	5688	3262	3816	1610	700	410	2200×2200	2350	1260	780	2350	1602	1276	472	300	440	4
ЦН-15-800×6УП	6504	3715	4349	1860	800	470	2400×2500	2555	1420	880	2650	1824	1450	538	300	440	4
ЦН-15-900×6УП	7360	4158	4872	2160	900	530	2700×2800	2860	1580	980	2950	2046	1624	604	300	440	4

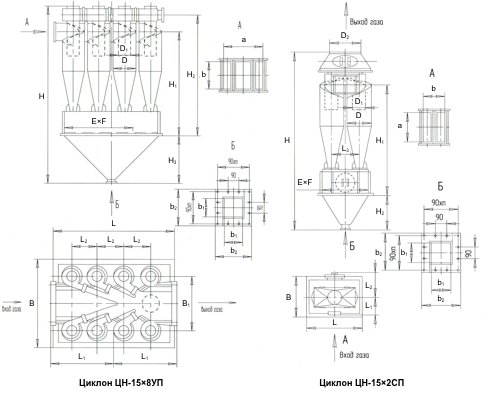

Габаритные и присоединительные размеры групповых циклонов ЦН-15×8УП с «улиткой» и пирамидальным бункером

Типоразмер	H	H₁	H₂	H₃	D	D₁	E×F	L	L₁	L₂	B	B₁	a	b	b₁	b₂	n
ЦН-15-500×8УП	4366	2465	2860	1310	500	290	2150×1850	2300	1230	580	2024	1418	1188	340	300	410	4
ЦН-15-800×8УП	7204	3715	4349	2560	800	470	3300×2900	3468	1860	880	3092	2240	1856	538	300	410	4

Габаритные и присоединительные размеры групповых циклонов ЦН-15×2СП со сборником и пирамидальным бункером

Типоразмер	H	H₁	H₂	D	D₁	D₂	E×F	L	L₁	L₂	L₃	B	a	b	b₁	b₂	n
ЦН-15-300×2СП	2940	1820	460	300	172	245	700×500	795	230	439	320	638	206	184	200	310	3
ЦН-15-400×2СП	3580	2312	560	400	230	273	800×600	890	290	590	424	724	274	242	200	310	3
ЦН-15-500×2СП	4320	2715	760	500	290	377	1100×700	1225	360	540	524	880	340	294	200	310	3
ЦН-15-600×2СП	4780	3120	860	600	350	426	1200×800	1336	420	589	624	988	406	346	200	310	3
ЦН-15-700×2СП	5520	3612	1060	700	410	530	1400×900	1555	480	590	724	1020	472	398	200	310	3
ЦН-15-800×2СП	6170	4115	1160	800	470	630	1600×900	1750	540	641	824	1118	538	450	200	310	3
ЦН-15-900×2СП	6860	4508	1360	900	530	720	1800×1000	1920	600	690	924	1180	604	502	200	310	3

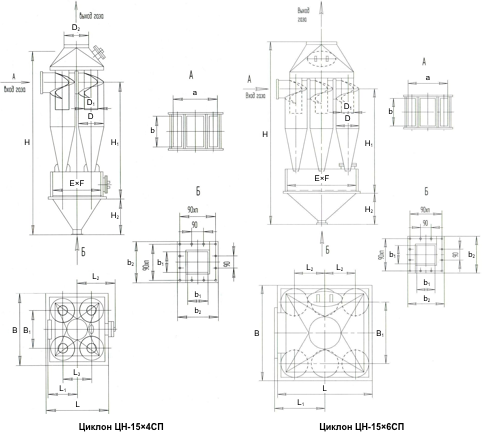

Габаритные и присоединительные размеры групповых циклонов ЦН-15×4СП со сборником и пирамидальным бункером

Типоразмер	H	H₁	H₂	D	D₁	D₂	E×F	L	L₁	L₂	L₃	B	B₁	a	b	b₁	b₂	n
ЦН-15-400×4СП	3700	2312	660	400	230	426	800×1000	1006	510	590	440	1170	656	474	274	200	310	3
ЦН-15-500×4СП	4350	2715	860	500	290	530	950×1200	1100	630	672	540	1330	808	578	340	200	310	3
ЦН-15-600×4СП	5000	3120	1060	600	350	630	1150×1450	1335	740	772	640	1605	960	682	406	200	310	3
ЦН-15-700×4СП	5740	3512	1260	700	410	720	1300×1700	1490	850	847	740	1855	1112	786	472	200	310	3
ЦН-15-800×4СП	6390	4015	1360	800	470	820	1500×1900	1705	960	947	840	2070	1264	890	538	300	440	4
ЦН-15-900×4СП	7130	4408	1560	900	530	920	1700×2150	1904	1070	1047	940	2324	1416	994	604	300	440	4

Габаритные и присоединительные размеры групповых циклонов ЦН-15×6СП со сборником и пирамидальным бункером

Типоразмер	H	H₁	H₂	D	D₁	D₂	E×F	L	L₁	L₂	B	B₁	a	b	b₁	b₂	n
ЦН-15-500×6СП	4550	2465	1160	500	290	630	1600×1600	1765	940	580	1765	1158	928	340	200	310	3
ЦН-15-600×6СП	5350	2870	1460	600	350	720	1900×1900	2075	1100	680	2075	1380	1102	406	200	310	3
ЦН-15-700×6СП	6040	3262	1610	700	410	820	2200×2200	2350	1260	780	2350	1602	1276	472	300	440	4
ЦН-15-800×6СП	6840	3715	1860	800	470	1020	2400×2500	2555	1420	880	2650	1824	1450	538	300	440	4
ЦН-15-900×6СП	7760	4158	2160	900	530	1120	2700×2800	2860	1580	980	2950	2046	1624	604	300	440	4
ЦН-15-1000×6СП	8660	4610	2460	1000	590	1220	3000×3100	3180	1740	1080	3275	2276	1798	670	300	440	4

Габаритные и присоединительные размеры групповых циклонов ЦН-15×8СП со сборником и пирамидальным бункером

Типоразмер	H	H₁	H₂	D	D₁	D₂	E×F	L	L₁	L₂	B	B₁	a	b	b₁	b₂	n
ЦН-15-500×8СП	4900	2465	1310	500	290	720	2150×1850	2300	1230	580	2024	1418	1188	340	300	410	4

Характеристики

Типоразмер установки	Площадь сечения цилиндрической части корпуса (группы корпусов)	Рабочий объём бункера	Производительность по воздуху при скорости газа
Типоразмер установки		Рабочий объём бункера	2,5 м/сек	3,5 м/сек	4,0 м/сек
ЦН-15-300×1УП	0,070 м²	0,17 м³	630 м³/час	880 м³/час	1 010 м³/час
ЦН-15-400×1УП	0,125 м²	0,17 м³	1 130 м³/час	1 580 м³/час	1 800 м³/час
ЦН-15-500×1УП	0,196 м²	0,21 м³	1 770 м³/час	2 470 м³/час	2 820 м³/час
ЦН-15-600×1УП	0,282 м²	0,33 м³	2 540 м³/час	3 550 м³/час	4 060 м³/час
ЦН-15-700×1УП	0,384 м²	0,47 м³	3 460 м³/час	4 840 м³/час	5 530 м³/час
ЦН-15-800×1УП	0,502 м²	0,56 м³	4 520 м³/час	6 330 м³/час	7 230 м³/час
ЦН-15-900×1УП	0,635 м²	0,64 м³	5 720 м³/час	8 000 м³/час	9 140 м³/час
ЦН-15-1000×1УП	0,785 м²	0,72 м³	7 070 м³/час	9 890 м³/час	11 300 м³/час
ЦН-15-1200×1УП	1,130 м²	1,07 м³	10 170 м³/час	14 240 м³/час	16 270 м³/час
ЦН-15-1400×1УП	1,538 м²	1,42 м³	13 840 м³/час	19 380 м³/час	22 150 м³/час
ЦН-15-300×2УП / СП	0,140 м²	0,20 м³	1 260 м³/час	1 760 м³/час	2 020 м³/час
ЦН-15-400×2УП / СП	0,250 м²	0,31 м³	2 250 м³/час	3 150 м³/час	3 600 м³/час
ЦН-15-500×2УП / СП	0,392 м²	0,50 м³	3 530 м³/час	4 940 м³/час	5 650 м³/час
ЦН-15-600×2УП / СП	0,564 м²	0,60 м³	5 080 м³/час	7 110 м³/час	8 120 м³/час
ЦН-15-700×2УП / СП	0,768 м²	0,83 м³	6 900 м³/час	9 680 м³/час	11 060 м³/час
ЦН-15-800×2УП / СП	1,004 м²	1,15 м³	9 040 м³/час	12 650 м³/час	14 460 м³/час
ЦН-15-900×2УП / СП	1,270 м²	1,45 м³	11 430 м³/час	16 000 м³/час	18 290 м³/час
ЦН-15-400×4УП / СП	0,500 м²	0,54 м³	4 500 м³/час	6 300 м³/час	7 200 м³/час
ЦН-15-500×4УП / СП	0,784 м²	0,77 м³	7 060 м³/час	9 880 м³/час	11 290 м³/час
ЦН-15-600×4УП / СП	1,128 м²	1,11 м³	10 150 м³/час	14 210 м³/час	16 240 м³/час
ЦН-15-700×4УП / СП	1,536 м²	1,50 м³	13 820 м³/час	19 350 м³/час	22 120 м³/час
ЦН-15-800×4УП / СП	2,008 м²	2,27 м³	18 070 м³/час	25 300 м³/час	28 920 м³/час
ЦН-15-900×4УП / СП	2,540 м²	2,28 м³	22 860 м³/час	32 000 м³/час	36 580 м³/час
ЦН-15-500×6УП / СП	1,176 м²	1,30 м³	10 580 м³/час	14 820 м³/час	16 930 м³/час
ЦН-15-600×6УП / СП	1,692 м²	2,00 м³	15 230 м³/час	21 320 м³/час	24 370 м³/час
ЦН-15-700×6УП / СП	2,304 м²	2,67 м³	20 740 м³/час	29 030 м³/час	33 180 м³/час
ЦН-15-800×6УП / СП	3,012 м²	3,82 м³	27 110 м³/час	37 950 м³/час	43 370 м³/час
ЦН-15-900×6УП / СП	3,810 м²	5,55 м³	34 290 м³/час	48 000 м³/час	54 860 м³/час
ЦН-15-1000×6УП / СП	4,710 м²	-	42 420 м³/час	59 340 м³/час	67 800 м³/час
ЦН-15-500×8УП / СП	1,568 м²	2,33 м³	14 110 м³/час	19 760 м³/час	22 580 м³/час
ЦН-15-800×8УП / СП	4,016 м²	-	36 160 м³/час	50 640 м³/час	57 840 м³/час

Условное обозначение типоразмера одиночных и групповых циклонов

ЦН – циклон НИИОГАЗа; 15 – угол наклона входного патрубка относительно горизонтали (в градусах); П (Л) – «правое» («левое») исполнение; число после тире – внутренний диаметр цилиндрической части корпуса циклона (мм); следующая цифра – количество циклонов в группе; У (С) – с камерой очищенного газа в виде «улитки» («сборника»); П – пирамидальная форма бункера. Например, ЦН-15П-500×2УП.
