Описание

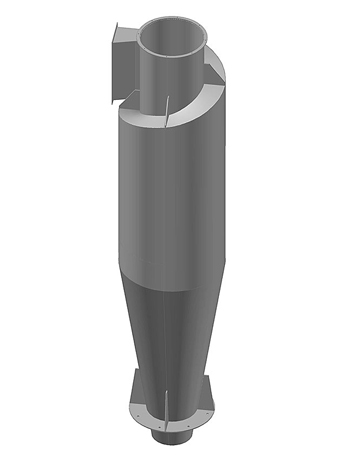

Циклоны ЦН-11 применяются на предприятиях чёрной и цветной металлургии, химической, нефтяной промышленности, промышленности строительных материалов, на предприятиях машиностроения, энергетике и т.д.

Предназначение циклонов ЦН-11:

1. Сухая очистка газов, выделяющихся при технологических процессах (сушка, обжиг, агломерация, сжигание топлива и т.д.).
2. Очистка газов и аспирационного воздуха.
3. Улавливание абразивной пыли.

Циклоны ЦН-11 не рекомендуется использовать для улавливания сильнослипающейся пыли (особенно при малых диаметрах циклонов). Циклоны следует устанавливать на всасывающей линии.

Режимные параметры циклонов ЦН-11

• Максимальное давление (разряжение): 5 кПа
• Максимальная температура очищаемого газа: 400°C
• Максимальная концентрация слабослипающейся пыли в очищаемом газе: 1000 г/м³
• Максимальная концентрация среднеслипающейся пыли в очищаемом газе: 250 г/м³
• Оптимальная скорость в обычных условиях:
• в цилиндрической части корпуса циклона/циклонного элемента: 3,5 м/сек
• во входном патрубке циклона/циклонного элемента: 22,0 м/сек
• Оптимальная скорость при работе с абразивной пылью:
• в цилиндрической части корпуса циклона/циклонного элемента: 2,5 м/сек
• во входном патрубке циклона/циклонного элемента: 15,7 м/сек
• Минимальная высота пространства над уровнем пыли в бункере: 0,5 диаметра цилиндрической части корпуса циклона/циклонного элемента

Эффективность циклона ЦН-11 выше эффективности циклона ЦН-15. Эффективность работы ЦН-11 повышается за счёт уменьшения угла входа потока в цилиндрическую часть циклона с 15° (ЦН-15) на 11°. Ориентировочная эффективность циклона ЦН-11 при очистке воздуха от обычной пыли следует принимать равной 85%.

Компоновка и установка циклона ЦН-11 аналогична циклону ЦН-15.
