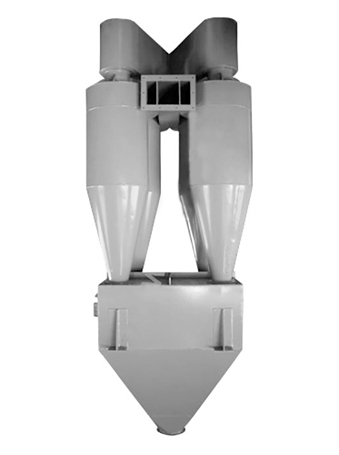

СЦН-40

Описание

Высокоэффективные циклоны типа СЦН-40 предназначены для следующих целей:

Очистка технологических газов и вентиляционных выбросов от средне- и мелкодисперсной пыли в различных отраслях промышленности.
Улавливание абразивной пыли.

Циклоны СЦН-40 рекомендованы для применения в качестве выносной ступени очистки в установках каталического крекинга.

Циклоны СЦН-40 имеют более высокую степень очистки по сравнению с циклонами ЦН-15, СК-ЦН-34 и УЦ-38.

Коэффициент уноса пыли при равных гидравлических сопротивлениях у СЦН-40 в 1,5 раза ниже по сравнению с высокоэффективными циклонами СК-ЦН-34 и УЦ-38.

Высокая степень очистки в циклоне СЦН-40 достигнута за счёт повышения интенсивности вращательного движения газа в корпусе циклона и одновременного снижения скорости радиального стока по направлению к выхлопной трубе.

Циклоны СЦН-40 меньше подвержены забиваемости и абразивному износу. Однако при улавливании пыли, обладающей абразивными свойствами, СЦН-40 не рекомендуется применять при скоростях, превышающих:

1,4 м/сек (в цилиндрической части корпуса циклона/циклонного элемента);
18,0 м/сек (во входном патрубке циклона/циклонного элемента).

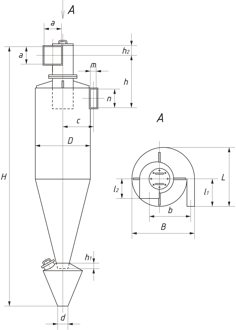

Габаритные размеры

Типоразмер	H	h	h₁	h₂	D	d	B	b	L	l₁	l₂	a	c	m	n
СЦН-40-300	1338	171	30	57	300	45	354	229	327	150	110	108	174	48	14
СЦН-40-400	1784	228	40	75	400	60	470	306	435	200	150	144	232	64	52
СЦН-40-500	2230	285	50	93	500	75	586	382	543	250	185	180	290	80	90
СЦН-40-600	2676	342	60	111	600	90	702	459	651	300	220	216	348	96	228
СЦН-40-700	3122	399	70	129	700	105	818	535	759	350	260	252	406	112	266
СЦН-40-800	3568	456	80	147	800	120	934	612	867	400	295	288	464	128	304
СЦН-40-900	4014	514	90	165	900	135	1052	688	976	450	330	324	522	144	342
СЦН-40-1000	4460	571	100	183	1000	150	1168	765	1084	500	370	360	580	160	380
СЦН-40-1200	5352	685	120	219	1200	180	1400	918	1300	600	445	432	696	192	456
СЦН-40-1400	6244	799	140	255	1400	210	1632	1071	1516	700	515	504	812	224	532
СЦН-40-1600	7136	914	160	291	1600	240	1866	1224	1733	800	590	576	928	256	608
СЦН-40-1800	8028	1028	180	327	1800	270	2098	1377	1949	900	665	648	1044	288	684
СЦН-40-2000	8920	1142	200	363	2000	300	2330	1530	2165	1000	735	720	1160	320	760
СЦН-40-2200	9812	1267	220	399	2200	330	2564	1683	2382	1100	810	792	1276	352	836
СЦН-40-2400	10704	1371	240	435	2400	360	2796	1836	2598	1200	880	864	1392	384	912
СЦН-40-2600	11596	1485	260	471	2600	390	3028	1989	2814	1300	955	936	1508	416	988
СЦН-40-2800	12488	1599	280	507	2800	420	3260	2142	3030	1400	1030	1008	1624	448	1064
СЦН-40-3000	13380	1713	300	543	3000	450	3492	2295	3246	1500	1100	1080	1740	480	1140

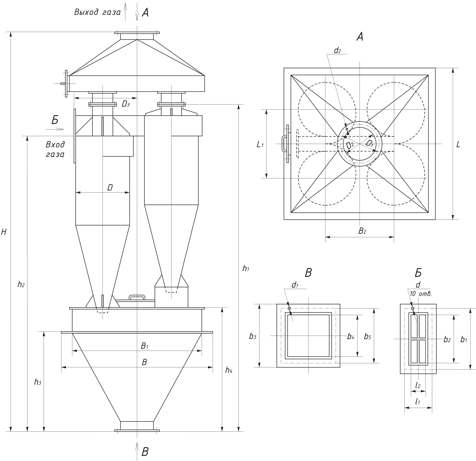

Габаритные и присоединительные размеры групповых циклонов СЦН-40×4

Типоразмер	H	h₁	h₂	h₃	h₄	D	D₁	D₂	D₃	d	d₁	d₂	B	B₁	B₂	b₁
СЦН-40-300×4	2209	1774	1576	440	644	300	274	237	338	8	13	12	866	660	370	268
СЦН-40-400×4	2823	2324	2086	610	844	400	354	317	444	8	13	12	1066	860	480	344
СЦН-40-500×4	3511	2933	2637	780	1085	500	415	377	548	10	13	14	1256	1050	588	428
СЦН-40-600×4	4200	3583	3248	950	1385	600	572	530	654	10	13	14	1448	1240	698	508
СЦН-40-700×4	4774	4111	3738	1130	1565	700	572	530	758	14	13	14	1658	1450	806	584
СЦН-40-800×4	5556	4720	4289	1310	1806	800	677	630	862	14	13	14	1868	1660	914	660
СЦН-40-900×4	6255	5343	4859	1480	2066	900	767	720	966	14	13	14	2070	1860	1022	748
СЦН-40-1000×4	6916	5928	5369	1530	2266	1000	867	820	1072	18	13	18	2270	2060	1132	824
СЦН-40-1100×4	7444	6384	5801	1560	2386	1100	967	920	1176	18	13	18	2482	2270	1240	908
СЦН-40-1200×4	8048	6904	6261	1680	2536	1200	967	920	1280	18	13	18	2682	2470	1348	984

Типоразмер	b₂	b₃	b₄	b₅	L	L₁	l₁	l₂	Производительность при скорости газа						Объём бункера
Типоразмер	b₂	b₃	b₄	b₅	L	L₁	l₁	l₂	1,6 м/сек			1,9 м/сек			Объём бункера
СЦН-40-300×4	232	406	300	360	730	404	136	100	1 630 м³/час			1 930 м³/час			0,14 м³
СЦН-40-400×4	308	406	300	360	890	536	168	132	2 890 м³/час			3 430 м³/час			0,27 м³
СЦН-40-500×4	384	406	300	360	1070	668	208	164	4 520 м³/час			5 370 м³/час			0,50 м³
СЦН-40-600×4	462	408	300	360	1290	804	244	198	6 500 м³/час			7 730 м³/час			0,86 м³
СЦН-40-700×4	538	408	300	360	1470	936	276	230	8 950 м³/час			10 630 м³/час			1,34 м³
СЦН-40-800×4	614	408	300	360	1680	1068	308	262	11 570 м³/час			13 740 м³/час			1,98 м³
СЦН-40-900×4	690	408	300	360	1880	1200	350	294	14 650 м³/час			17 400 м³/час			2,95 м³
СЦН-40-1000×4	766	408	300	360	2090	1332	384	326	18 100 м³/час			21 480 м³/час			3,83 м³
СЦН-40-1100×4	846	408	300	360	2290	1472	424	363	21 900 м³/час			26 000 м³/час			5,04 м³
СЦН-40-1200×4	922	408	300	360	2420	1604	456	394	25 880 м³/час			30 730 м³/час			6,54 м³

Характеристики

Показатель	Значение
Оптимальная скорость газа
в цилиндрической части корпуса циклона/циклонного элемента	1,3-1,9 м/сек
во входном патрубке циклона/циклонного элемента	16,7-24,5 м/сек
Скорость, при которой достигается наибольшая эффективность пылеулавливания
в цилиндрической части корпуса циклона/циклонного элемента	2,2 м/сек
во входном патрубке циклона/циклонного элемента	28,3 м/сек
Гидравлическое сопротивление при t=20°C и скорости в цилиндрической части корпуса циклона/циклонного элемента
1,6 м/сек	1830 Па
1,9 м/сек	2580 Па
Коэффициент гидравлического сопротивления, отнесённый к цилиндрической части корпуса циклона/циклонного элемента	1100
Максимальная температура очищаемого газа	400°C
Максимальная концентрация пыли в очищаемом газе	1000 г/м³

Эффективность пылеулавливания циклона диаметром 1000 мм для пыли 10 мкм, при t=20°C – 95%
