СК-ЦН-34

Описание

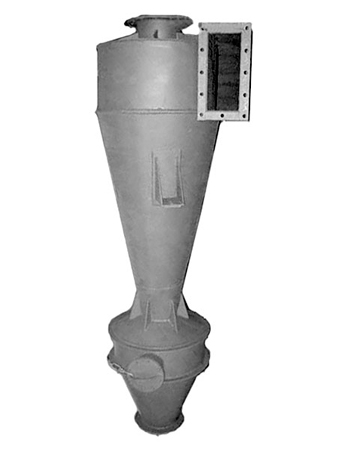

Циклон СК-ЦН-34 — спирально-конический циклон НИИОГАЗа.

Область применения: производство технического углерода, установки каталического крекинга нефтепродуктов, дегедрирования бутана.

Назначение циклонов СК-ЦН-34:

Улавливание твёрдых частиц после реакторов (технологический газ) и вспомогательных систем (пневмотранспорт, аспирация, пневмоуборка) производства технического углерода.
Очистка от твёрдых частиц сажегазовой смеси после реакторов сажевого производства, газовоздушной смеси систем пневмотранспорта, аспирации и пневмоуборки.

Целевое назначение циклонов СК-ЦН-34 — сажевое производство.

СК-ЦН-34 являются высокоэффективными циклонами. Повышенная эффективность СК-ЦН-34 в сравнении с обычными циклонами достигается за счёт увеличения гидравлических потерь в результате сужения сечений входного и выходного отверстий.

СК-ЦН-34 обычно не применяются в групповом исполнении, поскольку при равной производительности с циклонами типа ЦН обладают большими габаритными размерами (имеют более удлинённую коническую часть).

Габаритные размеры

Типоразмер	H	H₁	h₁	h₂	h₃	h₄	h₅	h₆	h₇	h₈	D	D₁	D₂	D₃	D₄	d_в	d₂	d₃
СК-ЦН-34-600	2405	1580	510	1630	840	490	250	80	375	805	600	600	280	315	280	205	18	12
СК-ЦН-34-700	2625	1810	560	1650	840	490	250	80	375	835	700	600	305	315	305	240	18	12
СК-ЦН-34-800	2955	2140	615	1835	840	490	250	80	375	1020	800	600	335	315	305	270	18	12
СК-ЦН-34-900	3590	2365	665	2360	1260	760	350	80	635	1135	900	800	395	315	395	305	22	24
СК-ЦН-34-1000	3915	2690	715	2545	1260	760	350	80	635	1320	1000	800	445	315	395	340	22	24
СК-ЦН-34-1200	4570	3345	820	2910	1260	760	350	80	635	1685	1200	800	495	315	395	410	22	24
СК-ЦН-34-1400	5705	3880	920	3800	1860	1110	500	120	915	1975	1400	1200	550	465	395	475	22	24
СК-ЦН-34-1600	6215	4405	1025	4065	1850	1110	500	120	915	2255	1600	1200	600	465	445	545	22	24
СК-ЦН-34-1800	6730	4930	1125	4340	1835	1110	500	120	915	2540	1800	1200	705	465	495	610	26	24
СК-ЦН-34-2000	7610	5460	1230	4975	2190	1370	550	120	1200	2825	2000	1400	810	465	550	680	26	35
СК-ЦН-34-2200	8095	5960	1330	5000	2175	1370	550	120	1200	3085	2200	1400	-	465	600	750	-	35
СК-ЦН-34-2400	8625	6515	1440	5155	2160	1370	550	120	1200	2545	2400	1400	-	465	705	815	-	35
СК-ЦН-34-3600	12945	9660	2055	5725	3350	2200	800	120	2000	1840	3600	2000	-	465	920	1225	-	42

Типоразмер	d₄	L	L₁	l₁	l₂	B	b	b₂	b₃	a	n	n₁	n₂	n₃	n₄	n₅	t₁	t₂
СК-ЦН-34-600	18	740	790	280	450	800	130	12	370	304	8	12	8	4	2	8	95	95
СК-ЦН-34-700	18	858	830	280	450	920	150	12	430	354	8	14	8	4	3	8	105	70
СК-ЦН-34-800	18	978	905	280	450	1040	170	12	490	409	12	16	12	5	3	8	95	80
СК-ЦН-34-900	23	1106	1055	280	550	1170	195	16	550	457	12	16	12	5	3	12	105	85
СК-ЦН-34-1000	23	1220	1120	280	550	1290	215	16	610	507	12	18	12	6	3	12	95	95
СК-ЦН-34-1200	23	1463	1255	280	550	1530	255	16	730	612	16	20	16	7	3	12	100	110
СК-ЦН-34-1400	23	1712	1530	350	750	1785	300	16	855	710	16	24	16	8	4	12	100	95
СК-ЦН-34-1600	23	1952	1675	350	750	2025	340	16	975	815	16	28	16	10	4	12	90	105
СК-ЦН-34-1800	23	2193	1825	350	750	2265	385	20	1100	915	20	32	20	11	5	16	90	90
СК-ЦН-34-2000	23	2440	2060	350	850	2515	430	20	1220	1018	24	36	24	13	5	16	85	100
СК-ЦН-34-2200	23	2680	2120	350	850	2790	470	20	1340	1118	-	-	-	-	-	16	-	-
СК-ЦН-34-2400	23	2920	2270	350	850	3040	515	20	1465	1224	-	-	-	-	-	16	-	-
СК-ЦН-34-3600	23	4370	2930	350	1150	4495	770	20	2195	1844	-	-	-	-	-	16	-	-

Характеристики

Показатель	Значение
Оптимальная скорость газа
в цилиндрической части корпуса циклона	2,5 м/сек
во входном патрубке циклона	17,8 м/сек
Рекомендуемая скорость газа
в цилиндрической части корпуса циклона	1,4-1,7 м/сек
во входном патрубке циклона	10,0-12,1 м/сек
Максимальное давление	15 кПа
Максимальное разряжение	30 кПа
Максимальная концентрация пыли в очищаемом газе	1000 г/м³
Максимальная температура очищаемого газа	250°C
Минимальная высота пространства над уровнем пыли в бункере	0,5 диаметра цилиндрической части корпуса циклона
Выгрузка пыли из бункера	непрерывная/периодическая
Параметры пара в подогревателе
давление	0,5 МПа
температура	150°C
Эффективность очистки от пыли d=10 мкм, плотностью 2,7 г/см³	до 97%

Технические характеристики конических циклонов СК-ЦН-34

Типоразмер	Производительность при скорости газа		Площадь сечения цилиндрической части циклона	Объём бункера
Типоразмер	1,7 м/сек	2,5 м/сек	Площадь сечения цилиндрической части циклона	Объём бункера
СК-ЦН-34-600	1 730 м³/час	2 540 м³/час	0,283 м²	0,16 м³
СК-ЦН-34-700	2 350 м³/час	3 460 м³/час	0,385 м²	0,16 м³
СК-ЦН-34-800	3 070 м³/час	4 520 м³/час	0,502 м²	0,16 м³
СК-ЦН-34-900	3 890 м³/час	5 730 м³/час	0,636 м²	0,45 м³
СК-ЦН-34-1000	4 800 м³/час	7 100 м³/час	0,785 м²	0,45 м³
СК-ЦН-34-1200	6 920 м³/час	10 200 м³/час	1,130 м²	0,45 м³
СК-ЦН-34-1400	9 410 м³/час	13 800 м³/час	1,539 м²	1,30 м³
СК-ЦН-34-1600	12 300 м³/час	18 100 м³/час	2,010 м²	1,30 м³
СК-ЦН-34-1800	15 560 м³/час	23 000 м³/час	2,543 м²	1,30 м³
СК-ЦН-34-2000	19 220 м³/час	28 300 м³/час	3,140 м²	1,75 м³
СК-ЦН-34-2200	23 250 м³/час	34 200 м³/час	3,799 м²	1,75 м³
СК-ЦН-34-2400	27 660 м³/час	40 700 м³/час	4,522 м²	1,75 м³
СК-ЦН-34-2800	37 660 м³/час	55 400 м³/час	6,154 м²	3,40 м³
СК-ЦН-34-3200	49 200 м³/час	72 000 м³/час	8,038 м²	3,40 м³
СК-ЦН-34-3600	62 260 м³/час	92 000 м³/час	10,174 м²	4,40 м³

Условное обозначение

СК — спирально-конический; ЦН — циклон НИИОГАЗа; 34 — отношение диаметра выхлопной трубы к диаметру цилиндрической части циклона (0,34); БП — с бункером и подогревателем; Б — с бункером без подогревателя (при отсутствии букв Б и БП — без бункера и без подогревателя); последнее число — диаметр цилиндрической части циклона (мм); П (Л) — направление вращения газового потока (П — правое, Л — левое). Например, СК-ЦН-34-700П, СК-ЦН-34БП-700П.

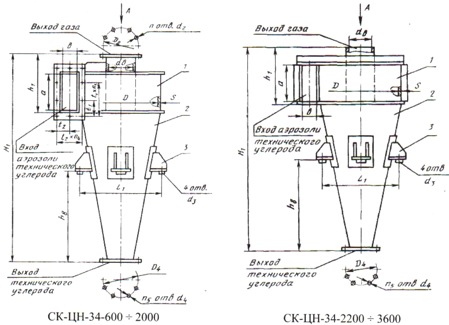

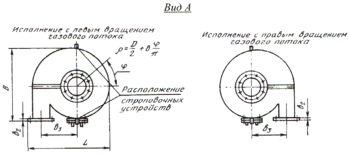

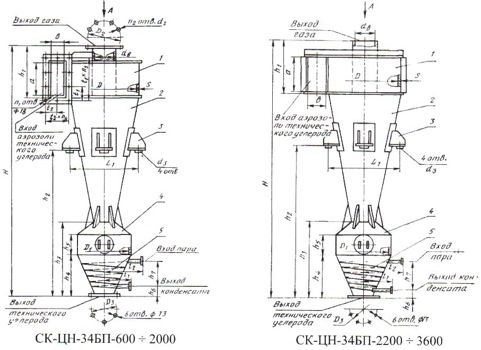

Чертежи
