ПБЦ
Описание
ПБЦ — пылеуловитель батарейный циклонный. Пылеуловитель разработан Гипромашуглеобогащение в 1978 году.
Пылеуловители ПБЦ предназначены для улавливания пыли технологических газов и воздуха на сушильных установках, в системах промышленной вентиляции и аспирации.
ПБЦ применяются на углеобогатительных и углебрикетных фабриках. Могут также использоваться в других отраслях промышленности.
Пылеуловители ПБЦ имеют секционное исполнение. Циклонные элементы размещены вертикальными рядами с наклоном 45° к линии горизонта. Аппараты имеют взрывобезопасное исполнение. На коллекторах очищенного газа и крышках аппаратов установлены предохранительные клапаны на случай внезапного повышения избыточного давления.

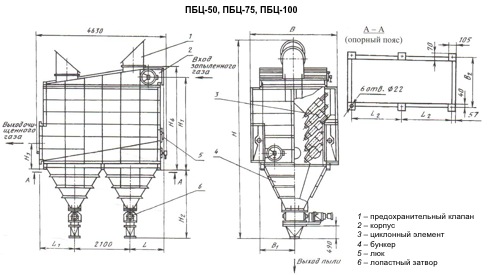

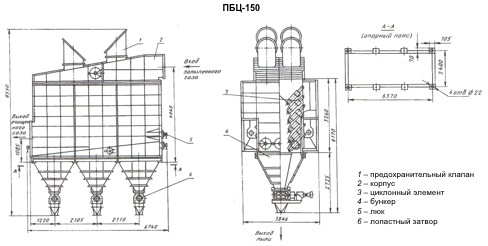

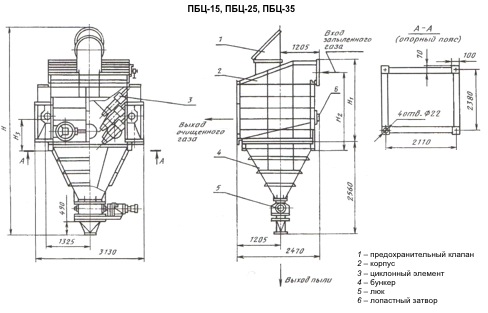

Габаритные размеры
|
Типоразмер |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
L |
L1 |
L2 |
Fц∑ |
Производительность при t=90°C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ПБЦ-15 |
5270 |
2090 |
1755 |
515 |
- |
- |
- |
- |
- |
- |
- |
1,005 м2 |
12000-15000 м3/час |
|
ПБЦ-25 |
5760 |
2585 |
2215 |
665 |
- |
- |
- |
- |
- |
- |
- |
1,508 м2 |
25000-30000 м3/час |
|
ПБЦ-35 |
6400 |
3260 |
2850 |
815 |
- |
- |
- |
- |
- |
- |
- |
2,011 м2 |
35000-40000 м3/час |
|
ПБЦ-50 |
6550 |
2880 |
2700 |
820 |
3130 |
3130 |
1325 |
2380 |
1150 |
1200 |
2110 |
3,854 м2 |
50000-60000 м3/час |
|
ПБЦ-75 |
7735 |
3420 |
2580 |
975 |
3738 |
3246 |
1355 |
2400 |
1220 |
1230 |
2130 |
4,859 м2 |
75000-85000 м3/час |
|
ПБЦ-100 |
7735 |
3870 |
2580 |
1015 |
4240 |
3446 |
1405 |
2400 |
1220 |
1230 |
2130 |
5,864 м2 |
100000-125000 м3/час |
|
ПБЦ-150 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
8,880 м2 |
150000-175000 м3/час |
Fц∑ — суммарная площадь поперечных сечений цилиндрических частей циклонных элементов.
Присоединительные размеры фланцев пылеуловителей ПБЦ
|
Типоразмер |
a×в |
a1×в1 |
n |
n1 |
n2 |
n3 |
n4 |
n5 |
t |
t1 |
t2 |
t3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ПБЦ-15 |
240×1430 |
340×520 |
24 |
2 |
10 |
4 |
3 |
14 |
150 |
160 |
140 |
150 |
|
ПБЦ-25 |
310×1870 |
340×820 |
32 |
3 |
13 |
6 |
3 |
18 |
150 |
130 |
140 |
150 |
|
ПБЦ-35 |
400×2020 |
340×1120 |
36 |
4 |
14 |
8 |
3 |
22 |
150 |
120 |
140 |
150 |
|
ПБЦ-50 |
400×2300 |
340×1090 |
42 |
4 |
17 |
9 |
3 |
24 |
140 |
120 |
141 |
130 |
|
ПБЦ-75 |
500×2300 |
400×1320 |
42 |
4 |
17 |
10 |
3 |
26 |
140 |
145 |
161 |
140 |
|
ПБЦ-100 |
600×2300 |
500×1400 |
44 |
5 |
17 |
10 |
4 |
28 |
140 |
136 |
145 |
148 |
|
ПБЦ-150 |
900×2300 |
700×1500 |
48 |
7 |
17 |
10 |
5 |
30 |
140 |
140 |
156 |
158 |
|
Показатель |
Значение |
|---|---|
|
Оптимальная скорость газа | |
|
в цилиндрической части корпуса циклонного элемента |
3,5 м/сек |
|
во входном патрубке циклонного элемента |
10,5 м/сек |
|
Максимальная температура очищаемого газа |
120°C |
|
Рекомендуемый диапазон скоростей, принятый по расходной характеристике | |
|
в цилиндрической части корпуса циклонного элемента |
3,5-5,5 м/сек |
|
во входном патрубке циклонного элемента |
10,2-16,1 м/сек |
|
Максимальная концентрация пыли в очищаемом газе |
75 г/м3 |
Эффективность очистки от угольной пыли со средним размером 30 мкм и плотностью частиц 1400 кг/м3 составляет 95-99%.
Условное обозначение
ПБЦ — пылеуловитель батарейный циклонный; число после тире — производительность по воздуху (тыс. м3/час).
