БЦ-2
Описание
БЦ-2 — батарейный циклон. Циклон разработан в 1972 году Кусинским машиностроительным заводом совместно с ЦКТИ им. Ползунова.
Назначение циклонов БЦ-2:
- Улавливание золы из дымовых газов паровых котлов паропроизводительностью до 20 т/час при сжигании твёрдого топлива.
- Улавливание различных видов неволокнистой и неслипающейся пыли.
Циклоны БЦ-2 не предназначены для улавливания волокнистой и слипающейся пыли.
Циклоны БЦ-2 имеют общепромышленное применение.

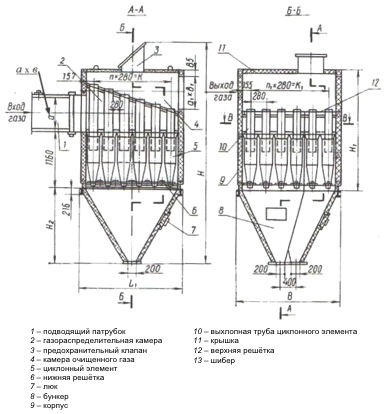

Габаритные размеры
|
Типоразмер |
H |
H1 |
H2 |
B |
B1 |
B2 |
L |
L1 |
L2 |
L3 |
E |
F |
K |
K1 |
a |
a1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
БЦ-2-4×(3+2) |
4020 |
2110 |
1400 |
1610 |
1810 |
1370 |
2120 |
1330 |
1530 |
1090 |
906 |
556 |
840 |
1120 |
450 |
450 | ||
|
БЦ-2-5×(3+2) |
4120 |
2210 |
1400 |
1610 |
1810 |
1370 |
2400 |
1610 |
1810 |
1370 |
906 |
706 |
1120 |
1120 |
600 |
600 | ||
|
БЦ-2-5×(4+2) |
4120 |
2210 |
1400 |
1890 |
1810 |
1650 |
2600 |
1610 |
2090 |
1370 |
1106 |
656 |
1120 |
1400 |
550 |
550 | ||
|
БЦ-2-6×(4+2) |
4220 |
2310 |
1400 |
1890 |
2090 |
1650 |
2880 |
1890 |
2090 |
1650 |
1106 |
806 |
1400 |
1400 |
700 |
700 | ||
|
БЦ-2-6×(4+3) |
4420 |
2310 |
1600 |
2170 |
2370 |
1930 |
2980 |
1890 |
2090 |
1650 |
1206 |
806 |
1400 |
1680 |
700 |
700 | ||
|
БЦ-2-6×(5+3) |
4420 |
2310 |
1600 |
2450 |
2650 |
2210 |
3180 |
1890 |
2090 |
1650 |
1406 |
906 |
1400 |
1960 |
700 |
700 | ||
|
БЦ-2-7×(5+3) |
4520 |
2410 |
1600 |
2450 |
2650 |
2210 |
3460 |
2170 |
2270 |
1930 |
1406 |
906 |
1680 |
1960 |
800 |
800 | ||
|
| ||||||||||||||||||
|
Типоразмер |
в |
в1 |
n |
n1 |
n2 |
n3 |
t |
t1 |
t2 |
t3 |
Fц∑ |
Производительность при давлении | ||||||
|
450 Па |
600 Па | |||||||||||||||||
|
БЦ-2-4×(3+2) |
800 |
1440 |
3 |
4 |
5 |
6 |
102 |
102 |
110 |
100 |
1,012 м2 |
15 000 м3/час |
17 400 м3/час | |||||
|
БЦ-2-5×(3+2) |
800 |
1440 |
4 |
4 |
8 |
6 |
110 |
110 |
110 |
100 |
1,265 м2 |
18 900 м3/час |
21 800 м3/час | |||||
|
БЦ-2-5×(4+2) |
1000 |
1720 |
4 |
5 |
5 |
10 |
122 |
122 |
106 |
106 |
1,518 м2 |
22 600 м3/час |
26 100 м3/час | |||||
|
БЦ-2-6×(4+2) |
1000 |
1720 |
5 |
5 |
8 |
10 |
95 |
95 |
106 |
106 |
1,822 м2 |
27 200 м3/час |
31 400 м3/час | |||||
|
БЦ-2-6×(4+3) |
1100 |
2000 |
5 |
6 |
8 |
10 |
95 |
95 |
116 |
116 |
2,125 м2 |
31 600 м3/час |
36 600 м3/час | |||||
|
БЦ-2-6×(5+3) |
1300 |
2280 |
5 |
7 |
8 |
10 |
120 |
110 |
136 |
136 |
2,429 м2 |
36 200 м3/час |
42 000 м3/час | |||||
|
БЦ-2-7×(5+3) |
1300 |
2280 |
6 |
7 |
8 |
10 |
120 |
130 |
136 |
136 |
2,834 м2 |
42 200 м3/час |
49 000 м3/час | |||||
Fц∑ - суммарная площадь поперечных сечений цилиндрических частей циклонных элементов.
|
Показатель |
Значение |
|---|---|
|
Оптимальная скорость газа в цилиндрической части корпуса циклонного элемента |
4,5 м/сек |
|
Максимальная концентрация пыли в очищаемом газе | |
|
для слабослипающейся пыли |
75 г/м3 |
|
для сильнослипающейся пыли |
35 г/м3 |
|
Максимальное давление (разряжение) |
15 кПа |
Эффективность очистки дымовых газов от летучей золы котельных со слоевым сжиганием – 70-75%.
Условное обозначение
Например, БЦ-2-6×(4+3): БЦ – батарейный циклон; 2 – количество секций; 6 – число рядов по глубине; (4+3) – количество циклонных элементов в каждой из двух секций по ширине.
Каждая установка разделена на две параллельно работающие секции. При пониженных нагрузках одну из секций можно отключить с помощью шибера. На крышках каждой секции могут быть установлены предохранительные клапаны, в этом случае в условное обозначение добавляется буква К.
