4БЦШ
Описание
Установки 4БЦШ предназначены для улавливания среднедисперсной пыли в системах пневмотранспорта и аспирационных установках (например, в зерноочистительных отделениях мукомольных, крупяных и комбикормовых заводов).
Циклоны 4БЦШ используются на предприятиях и заводах по переработке зерна, на предприятиях пищевой промышленности и сельского хозяйства.
Групповые циклоны 4БЦШ могут устанавливаться как на всасывающей, так и на нагнетательной линии. Однако в целях продления срока службы вентилятора, циклон следует устанавливать на всасывающей линии — перед вентилятором.

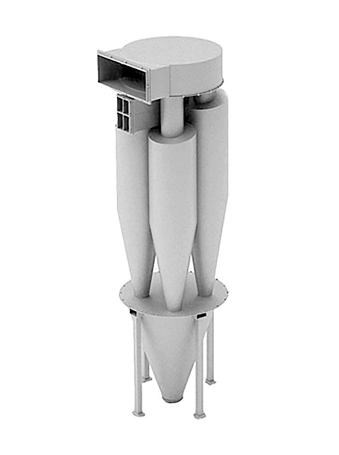

Групповые циклоны 4БЦШ состоят из сборного коллектора, четырёх циклонов типа БЦ (ВНИИЗ-НИИОГАЗ) (2 правого и 2 левого исполнения), общего бункера конической формы.
Эффективность улавливания крупной зерновой пыли с помощью групповых циклонов 4БЦШ достигает 95-98%.
Габаритные размеры
|
Установка |
4БЦШ-200 |
4БЦШ-225 |
4БЦШ-250 |
4БЦШ-275 |
4БЦШ-300 |
4БЦШ-350 |
4БЦШ-400 |
4БЦШ-450 |
4БЦШ-500 |
4БЦШ-550 |
|---|---|---|---|---|---|---|---|---|---|---|
|
Производительность при скорости движения воздуха | ||||||||||
|
16 м/сек |
1 030 м3/час |
1 430 м3/час |
1 760 м3/час |
2 130 м3/час |
2 530 м3/час |
3 352 м3/час |
4 350 м3/час |
5 650 м3/час |
6 950 м3/час |
8 310 м3/час |
|
18 м/сек |
1 270 м3/час |
1 610 м3/час |
1 980 м3/час |
2 490 м3/час |
2 840 м3/час |
3 770 м3/час |
4 930 м3/час |
6 350 м3/час |
7 800 м3/час |
9 350 м3/час |
|
Габаритные размеры (мм): | ||||||||||
|
H |
2270 |
2390 |
2650 |
2770 |
2995 |
3230 |
3850 |
4090 |
4520 |
4760 |
|
H1 |
2178 |
2298 |
2538 |
2658 |
2865 |
3100 |
3670 |
3910 |
4313 |
4553 |
|
H2 |
1803 |
1968 |
2173 |
2278 |
2450 |
2520 |
3142 |
3352 |
3700 |
3910 |
|
h1 |
1032 |
1152 |
1272 |
1392 |
1512 |
1747 |
1987 |
2227 |
2467 |
2707 |
|
h2 |
608 |
608 |
708 |
708 |
721 |
721 |
993 |
993 |
1131 |
1131 |
|
h3 |
418 |
418 |
418 |
418 |
472 |
472 |
472 |
472 |
472 |
472 |
|
D |
200 |
225 |
250 |
275 |
300 |
350 |
400 |
450 |
500 |
550 |
|
d1 |
160 |
160 |
160 |
160 |
220 |
220 |
220 |
220 |
220 |
220 |
|
B |
365 |
365 |
400 |
400 |
475 |
475 |
582 |
582 |
682 |
682 |
|
B1 |
307 |
334 |
357 |
382 |
407 |
457 |
507 |
557 |
607 |
657 |
|
L |
413 |
463 |
513 |
563 |
613 |
713 |
813 |
913 |
1013 |
1113 |
|
Показатель |
Значение |
|---|---|
|
Рекомендуемая скорость газа во входном патрубке циклона/циклонного элемента |
15-18 м/сек |
|
для зерновой пыли |
13-16 м/сек |
|
для мучной пыли |
16-18 м/сек |
|
Рекомендуемая скорость газа в цилиндрической части корпуса циклона/циклонного элемента |
2,22-2,66 м/сек |
|
для зерновой пыли |
1,90-2,40 м/сек |
|
для мучной пыли |
2,40-2,66 м/сек |
|
Гидравлическое сопротивление |
800 Па |
