Описание

Циклоны ЦВП предназначены для очистки запылённого воздуха удаляемого вентиляционными установками перед его выбросом в атмосферу.

Данные циклоны рекомендуется применять для улавливания любых видов нецементирующейся пыли, включая пыль, образующуюся при обработке и транспортировании песка, глины, угля, известняка, абразивов и различных руд, а также влажной, липкой и содержащей волокнистые включения.

Концентрация частиц пыли до циклона не должна превышать 10 г/м³. При больших значениях данного показателя циклоны ЦВП рекомендуется применять в качестве второй ступени очистки.

Циклоны следует устанавливать в помещениях с температурой воздуха не ниже +2°C. При локации циклонов вне помещения необходимо принимать меры, предупреждающие замерзание воды в бачке, водоподводящей системе, коллекторе, смывном устройстве и шламоотводящем конусе.

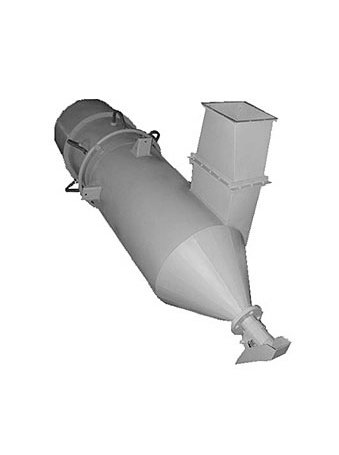

В циклоне с водяной плёнкой воздух подаётся тангенциально через нижний входной патрубок и удаляется через патрубок в его верхней части. Стенки циклона непрерывно смачиваются водой из сопел, размещённых в его верхней части по окружности и объединённых водораспределительным кольцом. К спускному отверстию циклона прикреплён конус, заменяющий гидравлический затвор. В подводящем патрубке циклона предусмотрено смывное устройство для удаления пылевых отложений, образующихся в патрубке.

Циклоны ЦВП имеют следующие исполнения:

• по направлению вращения воздуха в корпусе — правое и левое;
• по скорости входа воздуха в циклон — основное и с повышенной скоростью.

В циклонах с повышенной скоростью в подводящий патрубок устанавливается перегородка, уменьшающая вдвое сечение входного патрубка. Циклоны с повышенной скоростью обеспечивают более высокую степень очистки, но при этом, они имеют более высокое сопротивление.
