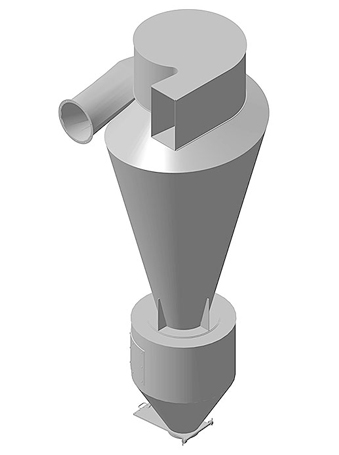

Циклон-промыватель СИОТ
Описание
Разработан Всесоюзным институтом охраны труда ВЦСПС – г. Свердловск.
Циклоны-промыватели СИОТ рекомендуется применять для средней очистки запылённого воздуха вытяжных вентиляционных/аспирационных систем от различных видов пыли, за исключением цементирующейся и волокнистой.
Циклон-промыватель представляет собой прямоточный мокрый пылеуловитель, в котором, в отличие от циклонов с мокрой плёнкой, улавливание пыли происходит не только за счёт её осаждения на смоченные стенки циклона под действием центробежных сил, но и за счёт промывки воздуха водой, распыляемой воздушным потоком.
Наиболее эффективным режимом работы является предельный режим, связанный с началом брызгоуноса из циклона. Оптимальные скорости на входе в циклон лежат в пределах от 15 до 21 м/сек.
|
Циклон |
№1 |
№2 |
№3 |
№4 |
№5 |
№6 |
№7 |
№8 |
№9 |
№10 |
№11 |
№12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Производительность (м3/час) при скорости воздуха во входном патрубке | ||||||||||||
|
15 м/сек |
2 550 |
4 200 |
6 450 |
9 850 |
13 300 |
18 750 |
26 600 |
37 500 |
53 200 |
75 000 |
106 400 |
150 000 |
|
18 м/сек |
3 050 |
5 050 |
7 750 |
11 250 |
16 000 |
22 500 |
31 900 |
45 000 |
63 800 |
90 000 |
127 700 |
180 000 |
|
21 м/сек |
3 550 |
5 900 |
9 050 |
13 100 |
18 650 |
26 450 |
37 250 |
52 500 |
74 500 |
105 000 |
140 000 |
210 000 |
|
Расход воды (м3/час) при скорости воздуха во входном патрубке | ||||||||||||
|
15 м/сек |
0,16 |
0,27 |
0,41 |
0,62 |
0,84 |
1,18 |
1,62 |
2,36 |
3,35 |
4,73 |
6,70 |
9,45 |
|
18 м/сек |
0,11 |
0,18 |
0,28 |
0,41 |
0,58 |
0,81 |
1,15 |
1,62 |
2,30 |
3,24 |
4,58 |
6,48 |
|
21 м/сек |
0,10 |
0,16 |
0,24 |
0,34 |
0,49 |
0,66 |
0,97 |
1,37 |
1,94 |
2,73 |
3,88 |
5,46 |
Производительность циклонов-промывателей принимать меньшей, чем указано в таблице, не рекомендуется, поскольку при этом снижается степень очистки воздуха (при скоростях меньше 14 м/сек, прекращается распыление воды воздушным потоком).
При указанных скоростях степень очистки (при минеральной смачиваемой пыли, содержащей 55-60% фракций, меньших 10 микрон) составляет порядка 95%.
Сопротивление в циклоне-промывателе при различных скоростях входа воздуха
Параметр Значение Скорость воздуха во входном патрубке циклона 15 м/сек 16 м/сек 17 м/сек 18 м/сек 19 м/сек 20 м/сек 21 м/сек Гидравлическое сопротивление (мм.вод.ст.) 45 49 53 58 64 70 78
