Скоростной промыватель СИОТ
Описание
Скоростные промыватели СИОТ применяются для очистки запылённого воздуха в вытяжных вентиляционных/аспирационных установках от различных видов смачиваемой пыли (кроме цементирующейся и волокнистой), а также конденсационных аэрозолей.
Скоростные промыватели применяются для очистки воздуха с начальной концентрацией пыли до 5000 мг/м3.

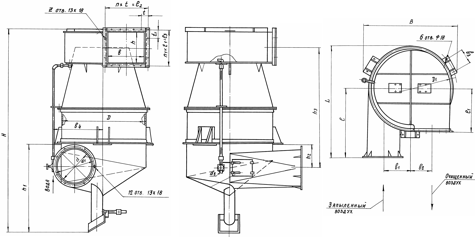

Степень очистки воздуха скоростными промывателями СИОТ достигаетГабаритные размеры
|
Обозначение |
D |
D1 |
D2 |
d |
d1 |
H |
h |
h1 |
h2 |
h3 |
L |
l |
l1 |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
СИОТ №5 |
1344 |
1545 |
113 |
560 |
610 |
3170 |
504 |
1295 |
367 |
1900 |
1855 |
1125 |
725 |
688 |
|
СИОТ №6 |
1596 |
1795 |
131 |
665 |
715 |
3660 |
600 |
1445 |
430 |
2255 |
2190 |
1335 |
850 |
805 |
|
СИОТ №7 |
1896 |
2095 |
156 |
790 |
840 |
4250 |
711 |
1632 |
500 |
2674 |
2590 |
1585 |
947 |
940 |
|
| ||||||||||||||
|
Обозначение |
l3 |
B |
b |
b1 |
b2 |
b3 |
b4 |
R |
t |
t1 |
n |
n1 |
z |
|
|
СИОТ №5 |
573 |
1590 |
618 |
448 |
366 |
180 |
784 |
525 |
172 |
191 |
4 |
3 |
14 |
|
|
СИОТ №6 |
668 |
1800 |
734 |
532 |
435 |
180 |
910 |
623 |
161 |
167 |
5 |
4 |
18 |
|
|
СИОТ №7 |
780 |
2085 |
870 |
632 |
517 |
220 |
1062 |
740 |
188 |
195 |
5 |
4 |
18 |
|

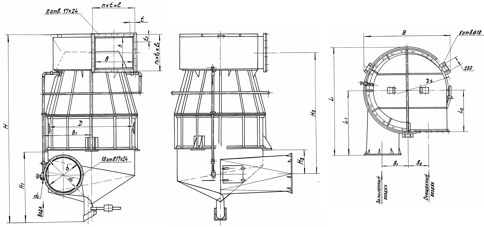

Габаритные и присоединительные размеры скоростных промывателей СИОТ №8, №9, №10
|
Обозначение |
D |
D1 |
D2 |
d |
d1 |
H |
H1 |
H2 |
H3 |
h |
L |
L1 |
L2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
СИОТ №8 |
2256 |
205 |
2515 |
940 |
1000 |
4970 |
1835 |
3161 |
531 |
846 |
3160 |
1885 |
1200 |
|
СИОТ №9 |
2688 |
231 |
2945 |
1120 |
1180 |
5820 |
1960 |
3750 |
692 |
1000 |
3740 |
2245 |
1347 |
|
СИОТ №10 |
3192 |
283 |
3450 |
1330 |
1390 |
6820 |
2590 |
4465 |
920 |
1197 |
4415 |
2665 |
1655 |
|
| |||||||||||||
|
Обозначение |
l |
l1 |
B |
B1 |
b |
b1 |
b2 |
R |
t |
t1 |
n |
n1 |
z |
|
СИОТ №8 |
1134 |
945 |
2500 |
1251 |
1036 |
752 |
617 |
880 |
189 |
189 |
6 |
5 |
22 |
|
СИОТ №9 |
1330 |
1110 |
2900 |
1470 |
1234 |
896 |
734 |
1050 |
190 |
185 |
7 |
6 |
26 |
|
СИОТ №10 |
1560 |
1295 |
3320 |
1722 |
1465 |
1064 |
872 |
1247 |
195 |
185 |
8 |
7 |
30 |
|

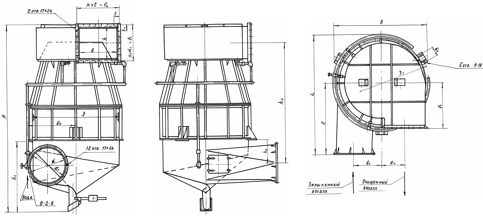

Обозначение |
D |
D1 |
D2 |
d |
d1 |
H |
h |
h1 |
h2 |
h3 |
L |
l |
l1 |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
СИОТ №11 |
3792 |
3905 |
335 |
1580 |
1640 |
8000 |
1422 |
3170 |
1002 |
5033 |
5260 |
3165 |
1945 |
1840 |
|
СИОТ №12 |
4512 |
4625 |
406 |
1880 |
1940 |
9430 |
1692 |
3650 |
1463 |
6309 |
6220 |
3765 |
2147 |
2167 |
|
СИОТ №13 |
5400 |
5565 |
408 |
2240 |
2300 |
11170 |
2000 |
4900 |
2380 |
7526 |
7450 |
4495 |
2739 |
2600 |
|
| ||||||||||||||
|
Обозначение |
l3 |
B |
b |
b1 |
b2 |
b3 |
b4 |
R |
t |
t1 |
n |
n1 |
z |
|
|
СИОТ №11 |
1520 |
3800 |
1741 |
1264 |
1036 |
250 |
2060 |
1480 |
184 |
190 |
10 |
8 |
36 |
|
|
СИОТ №12 |
1791 |
4520 |
2072 |
1504 |
1231 |
310 |
2420 |
1760 |
197 |
199 |
11 |
9 |
40 |
|
|
СИОТ №13 |
2123 |
5420 |
2480 |
1800 |
1475 |
430 |
2915 |
2100 |
200 |
193 |
13 |
11 |
48 |
|
|
Обозначение |
Диаметр входного патрубка |
Производительность при скорости воздуха в круглом сечении входного патрубка |
Максимальный расход воды | |
|---|---|---|---|---|
|
VО = 14 м/с |
VО = 20 м/с | |||
|
СИОТ №5 |
560 мм |
12 500 м3/час |
17 500 м3/час |
2,0 м3/час |
|
СИОТ №6 |
665 мм |
17 500 м3/час |
25 000 м3/час |
2,8 м3/час |
|
СИОТ №7 |
790 мм |
25 000 м3/час |
35 000 м3/час |
3,9 м3/час |
|
СИОТ №8 |
940 мм |
35 000 м3/час |
50 000 м3/час |
5,5 м3/час |
|
СИОТ №9 |
1120 мм |
50 000 м3/час |
70 000 м3/час |
7,7 м3/час |
|
СИОТ №10 |
1330 мм |
70 000 м3/час |
100 000 м3/час |
11,0 м3/час |
|
СИОТ №11 |
1590 мм |
100 000 м3/час |
140 000 м3/час |
15,5 м3/час |
|
СИОТ №12 |
1880 мм |
140 000 м3/час |
200 000 м3/час |
22,0 м3/час |
|
СИОТ №13 |
2240 мм |
200 000 м3/час |
280 000 м3/час |
31,0 м3/час |
Гидравлические сопротивления для рекомендуемых скоростей работы скоростных промывателей
|
Показатель |
Значение | ||||||
|---|---|---|---|---|---|---|---|
|
Скорость воздуха в круглом сечении входного патрубка (м/сек) |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
Гидравлическое сопротивление промывателя (кгс/м2) |
81 |
92 |
103 |
114 |
125 |
136 |
147 |
